微型遙測終端機 | TY501

水利RTU小體積多接口

TY501系列RTU是一款集數據采集與2G 3G 4G數據傳輸功能于一體的微型水利數據遙測終端機，采用極簡設計思路，實現水文水資源的關鍵數據采集、存儲與控制、報警與傳輸?shù)染C合功能。

產品介紹技術參數 選型指南典型應用產品尺寸資料下載樣機申請

TY501系列RTU是一款集數據采集與2G/3G/4G數據傳輸功能于一體的水利微型遙測終端機，支持國家《水文監測數據通信規約》（ASCII和HEX全項）、《水資源監測數據傳輸規約》和其他省市特殊規約、SL180-2015水文自動測報系統設備遙測終端機、支持四川省省級專業監測預警平臺專業監測數據標準、支持國家地質災害監測通訊協議。本系列產品采用極簡設計思路，實現水文水資源的關鍵數據采集、存儲與控制、報警與傳輸?shù)染C合功能?？杉嫒莞鞣N類型的流量計、水位計、水質分析儀、雨量計、氣象要素傳感器、工業串口攝像機等儀器。支持市電或太陽能供電。

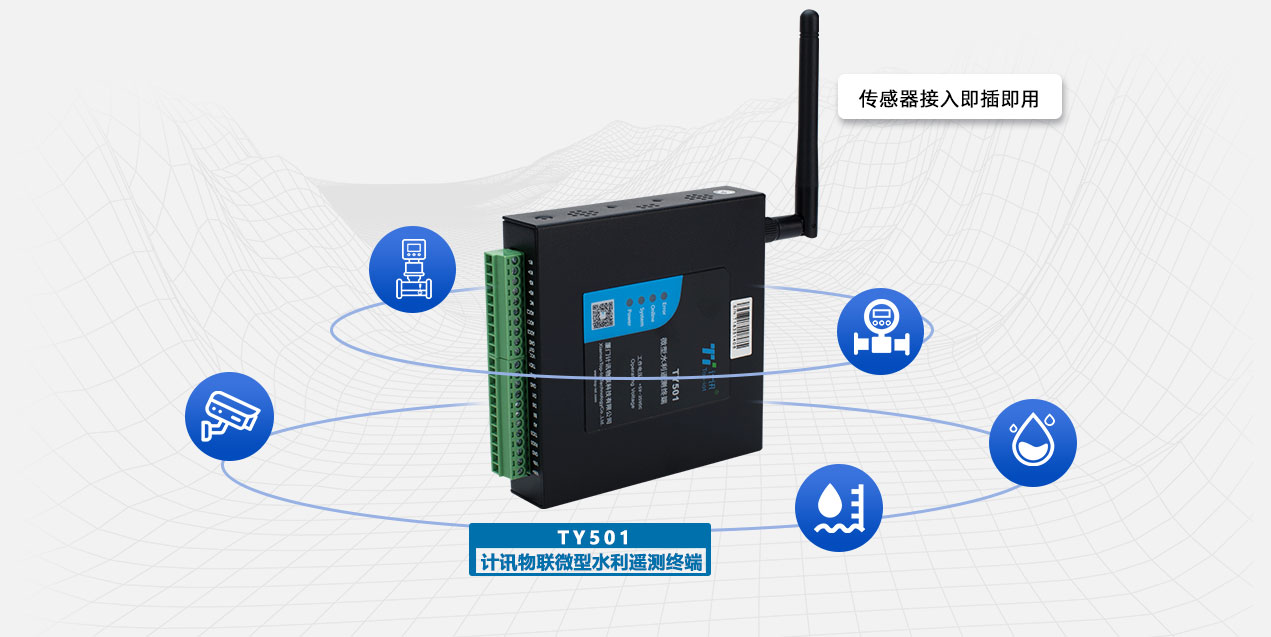

兼容各類傳感器，數據采集、無損傳輸

TY501微型水利遙測終端采用極簡設計思路，實現水文水資源的關鍵數據采集、存儲與控制、報警與傳輸?shù)染C合功能?？杉嫒莞鞣N類型的流量計、水位計、水質分析儀、雨量計、氣象要素傳感器、工業串口攝像機等儀器。支持市電或太陽能供電。數據采集傳輸一體化設計，通信更穩定。

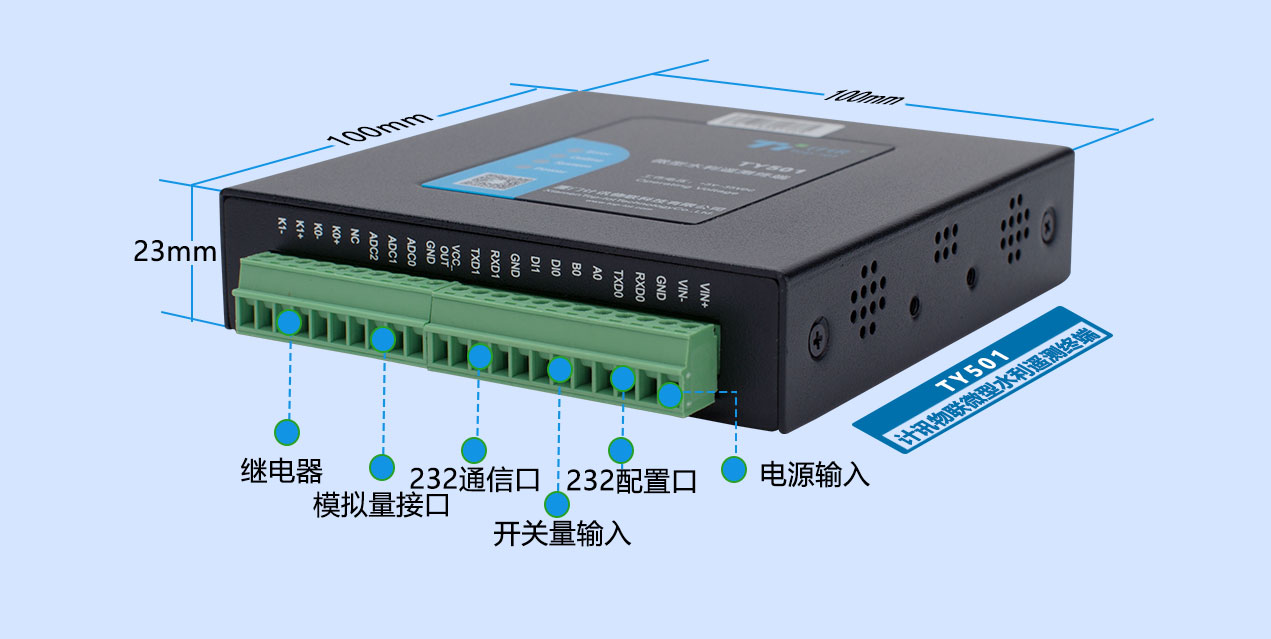

接口豐富，體積小，組網更靈活

小體積設計，適應于各種應用場景。接口齊全，可接入更多傳感器、儀器、設備。

符合多種行業規約，兼容各種協議

可支持國家《水文監測數據通信規約》（ASCII和HEX全項）、《水資源監測數據傳輸規約》和其他省市特殊規約、SL180-2015水文自動測報系統設備遙測終端機，同時支持國內主流組態軟件：組態王、三維力控、易控等組態廠家，可選提供通信中心入庫的方式接入第三方平臺或定制第三方協議，能快速入網各類應用場景?？煽焖俳尤胗?jì)訊水文水資源管理平臺軟件。

存儲空間自定義，多中心同步傳輸

支持多采集數據存儲空間自定義配置，每個采集數據的存儲空間均支持自定義配置。數據可同步傳輸至五個管理中心，為水利部門協同管理提供數據基礎。

傳感器定制簡單可配可選

Modbus RTU傳感器不用軟件定制可以兼容，無需更改設備軟件。

應用領域

TY501微型水利遙測終端廣泛應用于水文、水資源、氣象、地下水、土壤墑情、智慧排水、智慧供水、山洪災害、地災監測、智慧農業等綜合測控領域的數據采集、存儲和傳輸。

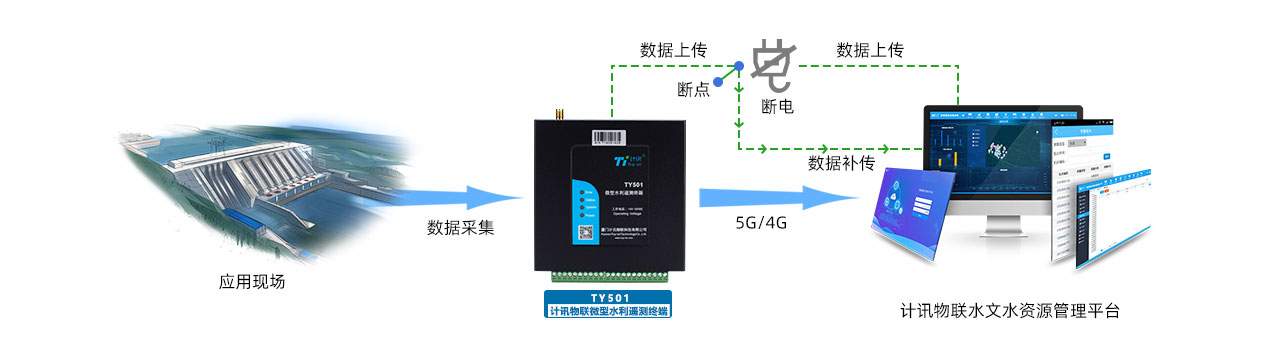

數據斷電補傳，保障數據完整可靠

網絡斷線斷電恢復后數據能及時補傳

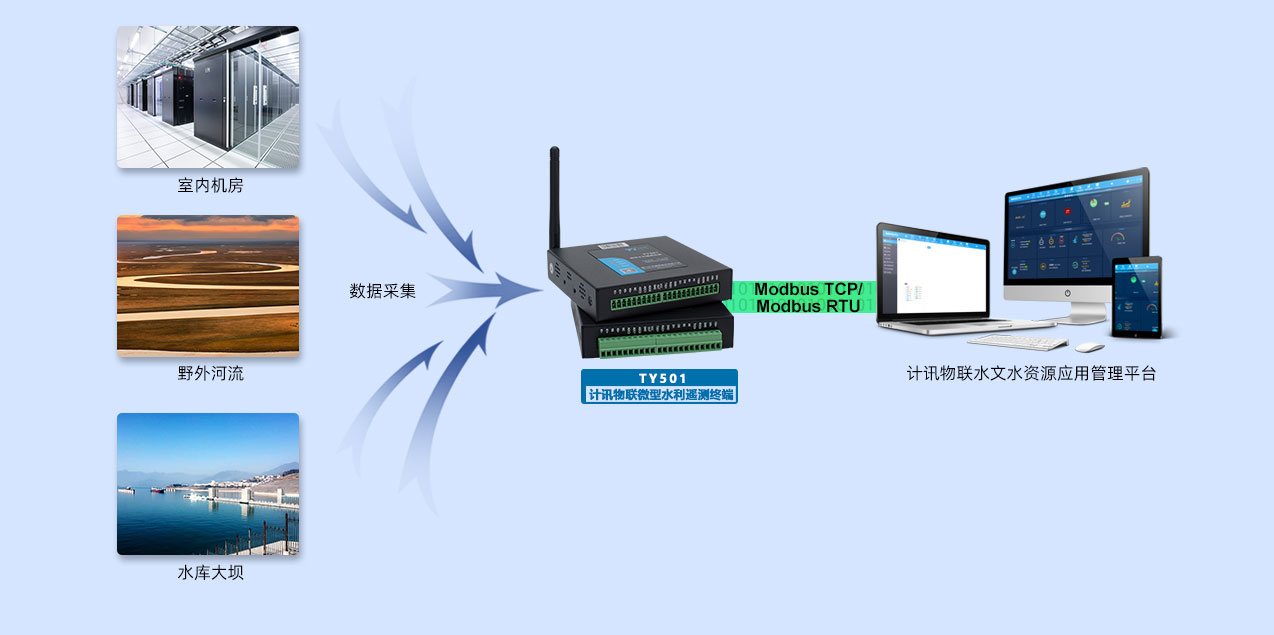

標準化MOBUS協議，滿足不同應用環境

遠程測控終端傳輸支持多種協議；自定協議/Modbus TCP/Modbus RTU協議，滿足不同工業應用環境的需求。

多元化網絡傳輸方式，適應更多應用場景

支持GPRS/4G/5G無線蜂窩網絡、短信、RS232/RS485，可選NB-IOT、北斗等通信方式。

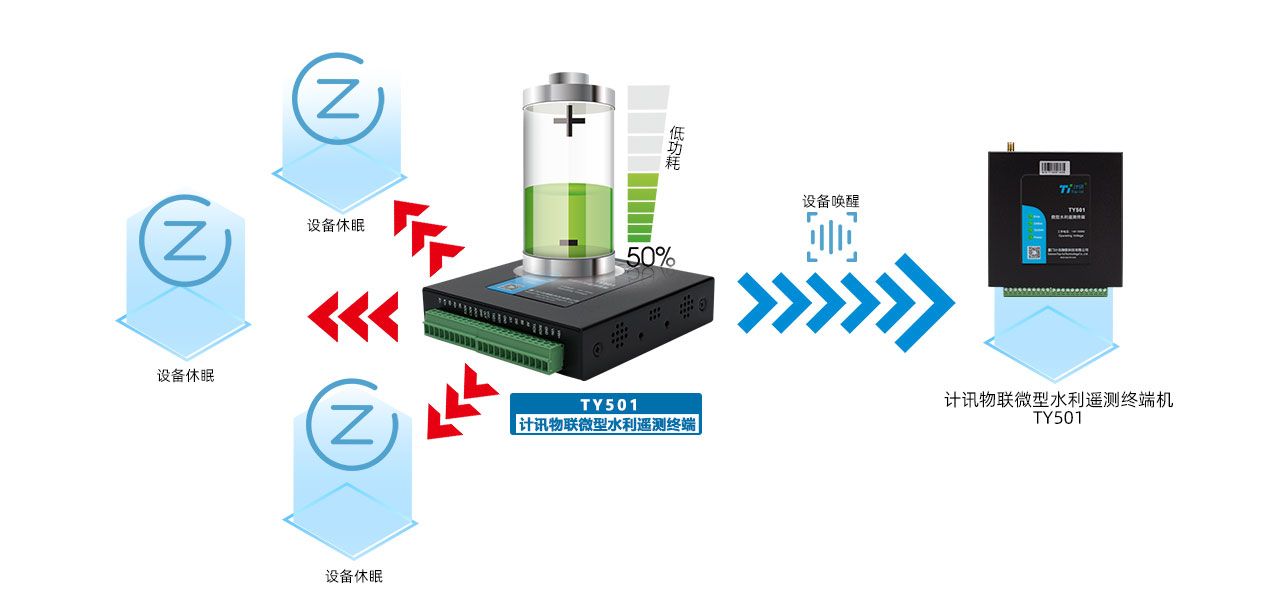

低功耗、大存儲設計，歷史數據不丟失

多級休眠和喚醒模式，功耗遠低業界同類產品；海量空間，可在本機循環存儲監測數據，掉電不丟失。

高標準工業級設計、堅固耐用、品質可靠

TY501微型水利遙測終端采用Freescale汽車電子級處理器方案，工業級通信模塊搭載高速處理器，高EMC電磁兼容，耐高低溫材料（-40℃至80℃），寬壓（5V-35V），超強的防潮、防雷、防電磁干擾能力適應各種惡劣環境。

多層保護技術，傳輸穩定不丟包

多重檢測機制，運行故障自修復；三級看門狗檢測機制，智能軟件喚醒和硬件斷電重啟機制，設備自動復位；采用PPP層心跳、KeepAlive、TCP心跳鏈路檢測機制、網絡故障自動恢復、掉線重連確保設備永久在線。

輕松實現遠程管理，節省人力物力

設備故障告警，提升偏遠地區設備在線率；支持遠程參數配置（同時支持平臺配置方式和短信配置方式）；支持定時采集與上報中心平臺；支持遠程實時數據、歷史數據查詢及本地導出歷史數據。

分享到

技術參數

硬件系統
CPU	工業級32位通信處理器
FLASH	512KB
SRAM	256KB
數據存儲Flash	16MB
接口信息
電源接口	標準電源	DC 12V/1.5A
	供電范圍	DC 5～35V
	內置電源反相保護和過壓保護。
串口	串口采用工業端子接口：2個RS232接口(1路做debug口) 、1個RS485接口(可擴展成2路) 、可定制TTL電平串口
	內置15KV ESD保護
	串口速率	300～230400bits/s
	數據位	8位
	停止位	1位
	校驗	無、偶、奇
指示燈	具有電源、系統 、在線、錯誤指示燈
天線	標準SMA陰頭天線接口，特性阻抗50歐
模擬量	3路模擬量輸入接口，可定制4路模擬量輸入（ 16位AD 、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入）
開關量輸入	2路開關量輸入接口（光隔離），可定制4路開關量輸入邏輯0：濕節點0-3VDC ，或干節點導通邏輯1：濕節點5-30VDC ，或干節點斷開
開關量輸出(可選)	2路開關量輸出接口（光隔離，OC門輸出）額定驅動電流：50mA 額定驅動電壓：35V
繼電器(可選)	2路繼電器輸出接口最大切換電壓：30VDC/250VAC 最大切換電流：5A
電源輸出	1路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V。單路額定輸出電流1A內置過流保護）
脈沖輸入（可選)	2路脈沖量輸入，大于2V電平有效

工作狀態
通信方式	支持GPRS/4G無線蜂窩網絡 、短信、RS232/RS485，可選NB-IOT 、北斗等通信方式
工作功耗	采集狀態		40mA～45mA@12VDC
	通信狀態		40mA～60mA@12VDC
環境條件
工作溫度	-35℃到+75℃
三防等級	IP30 ，外殼和系統安全隔離，特別適合工控現場應用
濕度	相對濕度范圍95% ，無凝結
抗干擾能力
抗干擾類型	級別	電壓/電流波形		值
工頻磁場	3	連續正弦波		30A/m
阻尼振蕩磁場	3	連續正弦波		30A/m
脈沖磁場	3	脈沖		100A/m
輻射電磁場	3	80MHz~1000MHz連續波		10V/m
3級，適合安裝于典型工業環境中的設備：工廠，電廠或處于特別居民區內的設備
設備可靠性
標準 MTBF時間不小于30000小時
EMC各項等級指標達3級
采用NTP技術 ，內置RTC
SIM/UIM卡接口內置15KV ESD保護
超低功耗設計 ，包括休眠模式、定時上下線模式
