5G多功能遙測終端機 | TY511-B3

全網通5G/4G北斗通信水文/水資源規約HJ212WANLAN模擬量輸入開關量RS485RS232

遙測終端RTU TY511-B3，全網通5G/4G、北斗通信，具備網口、模擬量輸入、開關量、多路RS232和RS485接口，集數據采集、傳輸、控制功能于一體的工業級遠程測控終端，支持國家水文/水資源規約/HJ212、Json、Modbus TCP/Modbus RTU、MQTT協議等。

產品介紹技術參數 產品尺寸資料下載樣機申請

計訊物聯遙測終端機TY511-B3，具備采集、圖像、顯示、傳輸、控制、報警等多功能，

豐富接口及協議，數據主動采集、自動上云，連接現場端及監控中心，適用于自動化遠程測控場景。

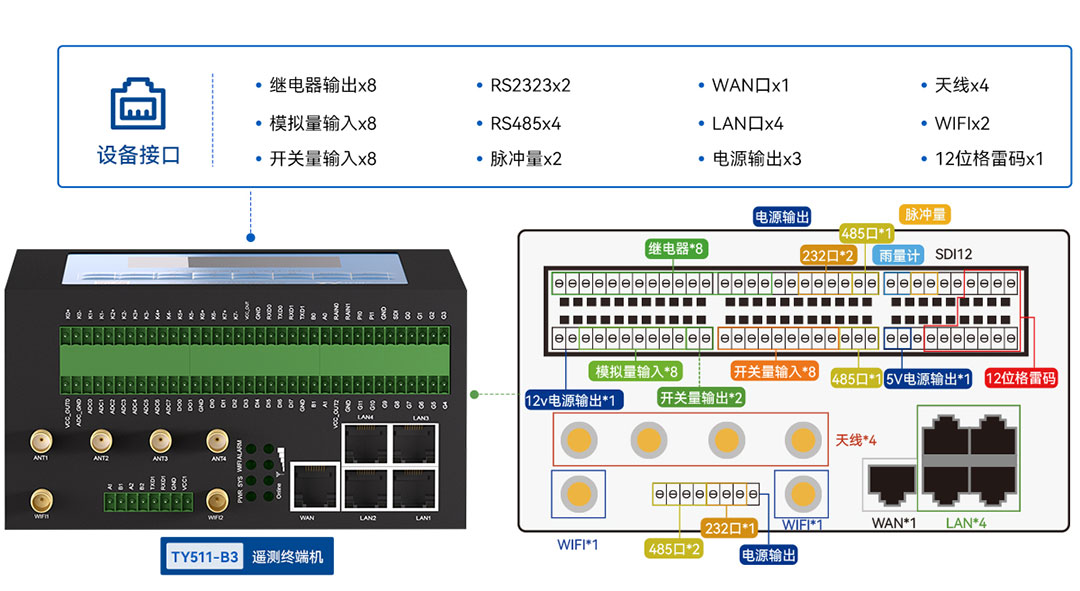

豐富接口，安全隔離保護，兼容各類型流量計、壓力、水質分析儀、液位、攝像頭、PLC等傳感器及設備儀表。

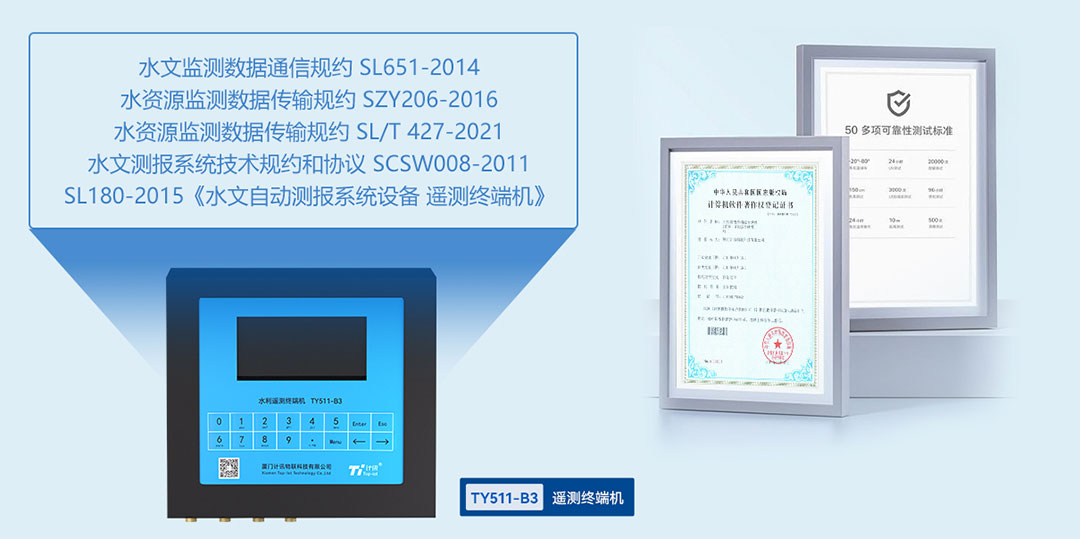

規約標準

遵循水文水資源規約標準，支持各省市縣級水利部門監管平臺

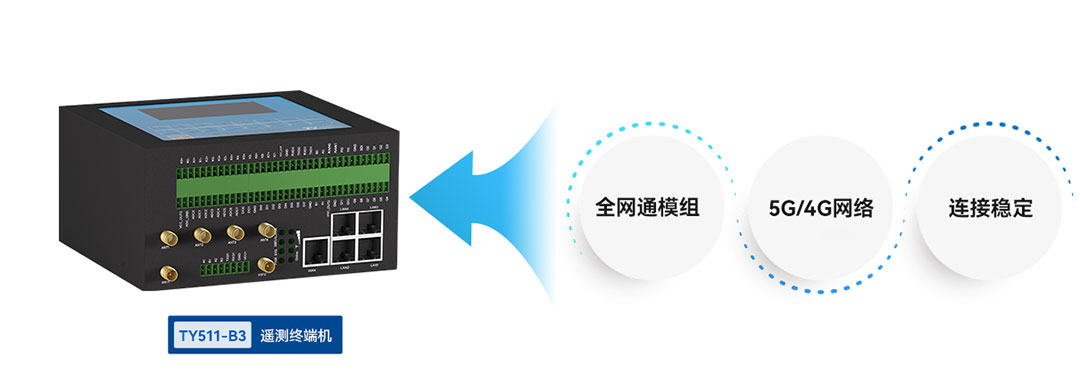

通信

全網通5G/4G無線蜂窩網絡、支持SA/NSA、以太網、WIFI、短信、北斗等通信，5G/4G、WIFI和有線網絡智能切換。

多模式低功耗

實現水文/水資源數據的采集、存儲、顯示、控制、報警及傳輸?shù)染C合功能。

RTU本地配置方式，支持液晶/鍵盤配置方式和串口配置方式。多達4路圖像抓拍、外接顯示屏，可視化數據，簡單易操作！

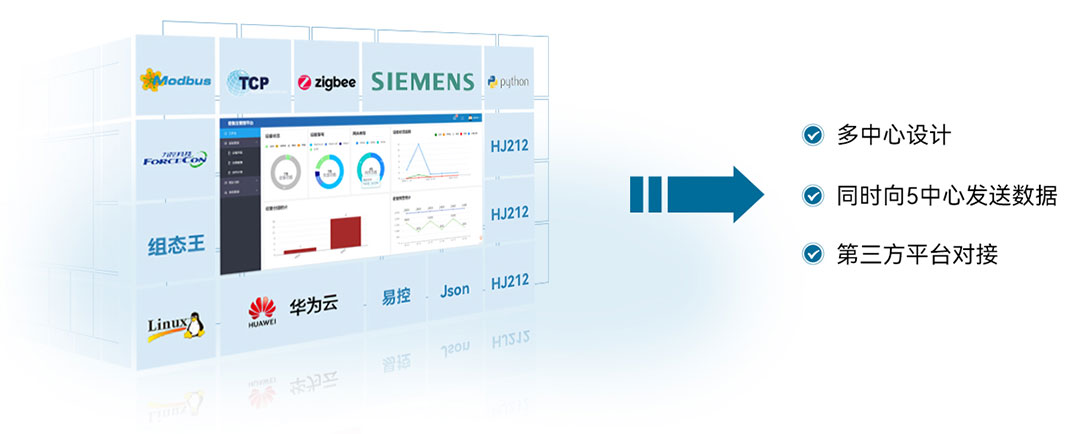

協議

支持MODBUS RTU、MODBUS TCP、MQTT、Ntirp、、Json、HJ212等協議，

支持國內主流組態軟件：組態王、三維力控、易控等，多中心設計，可同時向5個中心發送數據。

多層保護，性能穩定

多重檢測機制，運行故障自修復；

三級看門狗檢測機制，智能軟件喚醒和硬件斷電重啟機制，設備自動復位；

采用PPP層心跳、KeepAlive、TCP心跳鏈路檢測機制、網絡故障自動恢復、掉線重連確保設備永久在線。

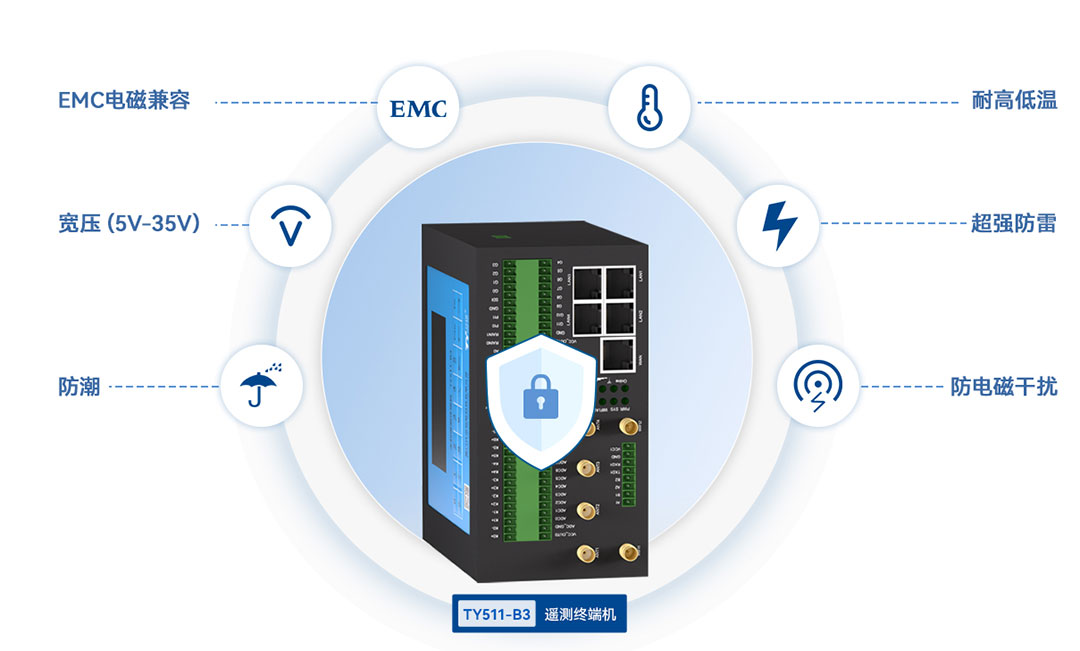

工業設計，品質可靠

Freescale汽車電子級處理器方案，工業級通信模塊搭載高速處理器，

高EMC電磁兼容，耐高低溫材料（-35℃至75℃），寬壓（5V-35V），超強的防潮、防雷、防電磁干擾能力適應各種惡劣環境。

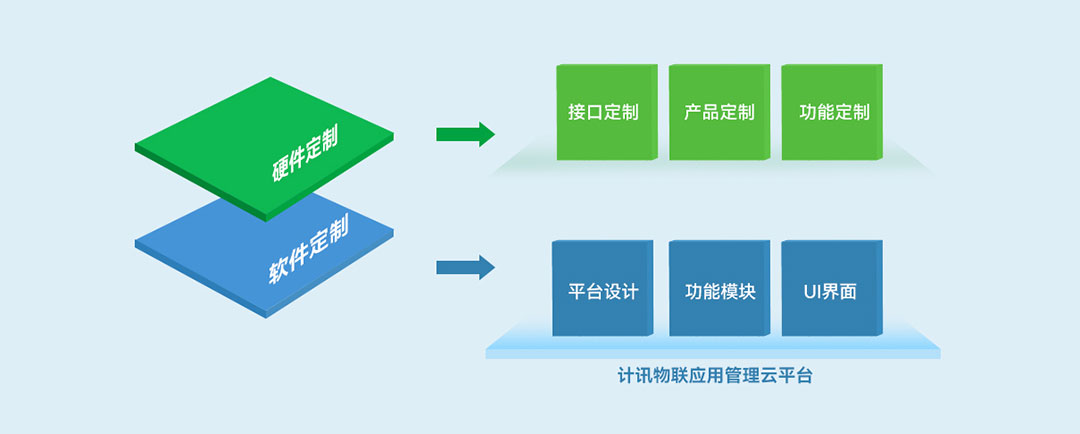

軟硬件功能定制開發

實現水文/水資源數據的采集、存儲、顯示、控制、報警及傳輸?shù)染C合功能。

RTU本地配置方式，支持液晶/鍵盤配置方式和串口配置方式。多達4路圖像抓拍、外接顯示屏，可視化數據，簡單易操作！

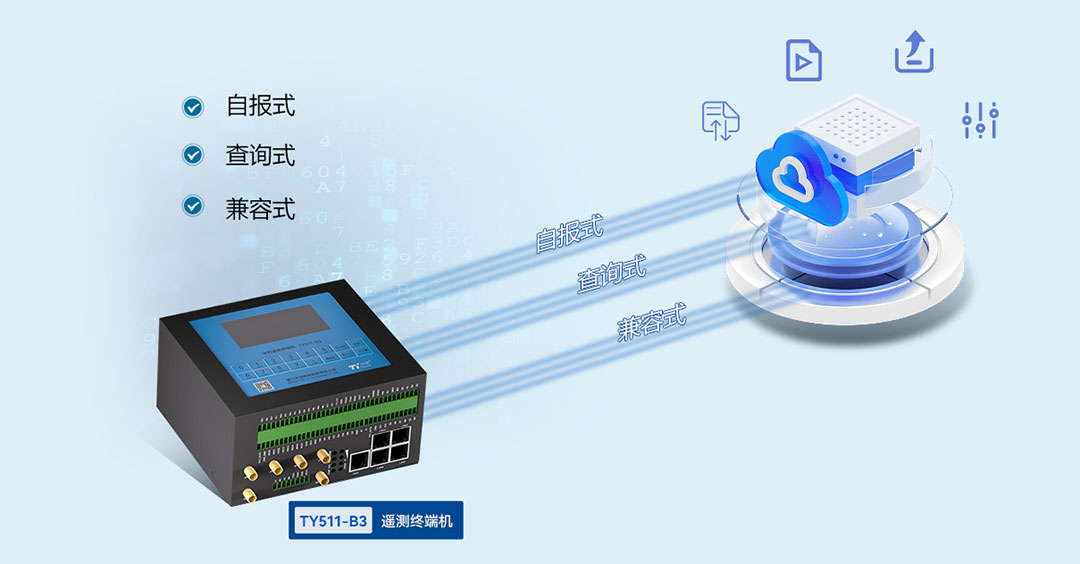

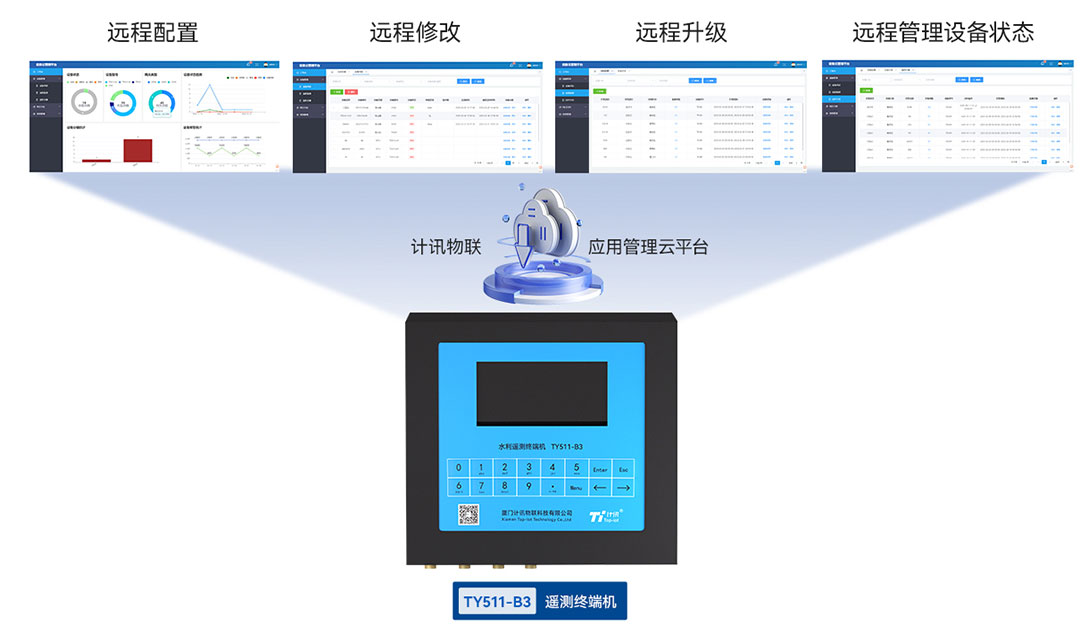

智能管理更高效

5G遙測終端機支持電池電壓及狀態監控，多方式運維選擇，

支持串口配置方式、設備管理平臺遠程參數配置（平臺配置及短信配置）、遠程程序升級等；支持遠程實時數據、歷史數據查詢及本地導出歷史數據。

應用場景

水文、水利、智慧水務等遠程測控領域。

分享到

技術參數

硬件系統
CPU	工業級32位通信處理器
FLASH	512KB
SRAM	256KB
數據存儲Flash	16MB
接口信息
電源接口	標準電源	DC 12V/1.5A
	供電范圍	DC 5～35V
	內置電源反相保護和過壓保護。
串口	串口采用工業端子接口：兩路RS232 、四路RS485接口
	內置15KV ESD保護
	串口速率	300～230400bits/s
	數據位	5 、6 、7 、8位
	停止位	1 、1.5 、2位
	校驗	無、偶、奇、SPACE及MARK校驗
脈沖量	2個翻斗式雨量計接口（低電平有效 0V~1V）， 2路脈沖接口（高電平有效 2V~30V）
模擬量	8路模擬量輸入接口（16位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入）
開關量輸入	8路開關量輸入接口（光隔離）邏輯0：濕節點0-3VDC ，或干節點導通邏輯1：濕節點5-30VDC ，或干節點斷開
開關量輸出	2路開關量輸出接口（光隔離，OC門輸出）額定驅動電流：50mA 額定驅動電壓：35V
繼電器（默認2路）	8路繼電器輸出接口最大切換電壓：30VDC/250VAC 最大切換電流：5A
電源輸出	3路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V 。單路額定輸出電流1A ，3路額定輸出電流總和2A ，內置過流保護）
SD卡	SD卡接口，最大可支持32G擴展TF卡

接口信息
以太網接口		1個10/100/1000M以太網WAN口（ RJ45插座）， 4個10/100/1000M以太網LAN口（ RJ45插座），自適應MDI/MDIX ，內置1.5KV電磁隔離保護
指示燈		具有電源、系統 、在線、錯誤指示燈
天線		標準SMA陰頭天線接口，特性阻抗50歐
接地端子		M3螺絲接地保護端子
LCD屏		128*64點陣液晶顯示屏
按鍵		標準2*8鍵盤
工作狀態
通信方式	支持4G/5G全網通無線蜂窩網絡 、短信、RS232/RS485 ，可選NB-IOT 、北斗等通信方式。
工作功耗	待機狀態			40mA～45mA@12VDC
	通信狀態			40mA～80mA@12VDC
環境條件
工作溫度	-20℃到+75℃
三防等級	IP30 ，外殼和系統安全隔離，特別適合工控現場應用
濕度	相對濕度范圍95% ，無凝結
抗干擾能力
抗干擾類型	級別		電壓/電流波形		值
工頻磁場	3		連續正弦波		30A/m
阻尼振蕩磁場	3		連續正弦波		30A/m
脈沖磁場	3		脈沖		100A/m
輻射電磁場	3		80MHz~1000MHz連續波		10V/m
3級 ，適合安裝于典型工業環境中的設備：工廠，電廠或處于特別居民區內的設備
設備可靠性
平均無故障工作時間(MTBF)不低于100000h
EMC各項等級指標達3級
采用NTP技術 ，內置RTC
SIM/UIM卡接口內置15KV ESD保護
超低功耗設計 ，包括休眠模式、定時上下線模式

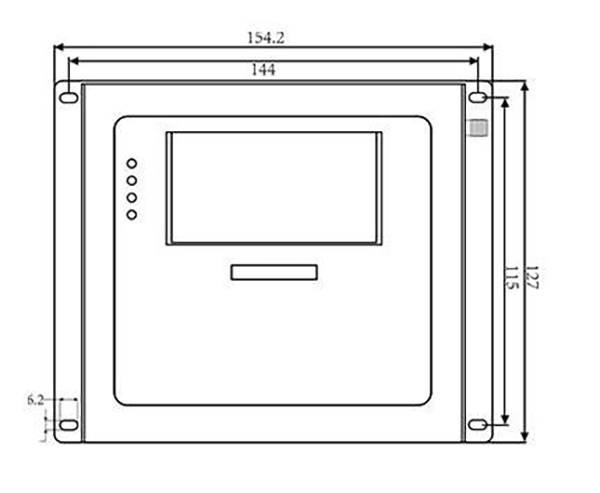

物理特征
外形尺寸	142.512874mm
重量	1200g
