高精度一體式GNSS接收機 | TN531

高精度集成式一體化智能化MEMS傳感器多星多頻狀態監控

內置GNSS/4G天線，一體化集成式設計，多星多頻高精度，支持GPS/GAL/GLONASS/北斗，防護等級IP68，性能穩定可靠。多工作模式低功耗設計，通電自啟，狀態監控，遠程智能化管理。

TN531依托GNSS高精度定位技術+MEMS傳感器技術，具備毫米級高精度定位能力，

監測頻次自動化調整，高效智能。一體化設計，集成衛星天線，GNSS板卡，4G天線，4G通信模組，高防護等級便于野外安裝調試。

GNSS接收機TN531全面支持GPS/GAL/北斗/GLONASS

GPS L1C/A & L5、BDS B1I/B1C & B2a、GAL E1 & E5a，高精度、高可靠、強穩定。

靜態相對定位精度：平面±（2.5mm+1*10-6D）RMS，高程±（5mm+1*10-6D）RMS；

動態相對定位精度：平面±（8mm+1*10-6D）RMS；高程±（15mm+1*10-6D）RMS，精準定位監測。

豐富接口支持雨量、裂縫、加速度等傳感器的接入

低功耗長續航

整機平均功耗2W以內，具備采集模式、休眠模式，無工作狀態下休眠模式，關閉GNSS、通訊等，延長續航時間。

多采集模式，智能化動態監測

TN531具備常規靜態觀測和快速靜態觀測模式，當發生汛期等緊急情況時可切換成快速靜態模式，加密監測頻次，以滿足高頻監測需求。

內置MEMS傳感器

內置6軸姿態角度傳感器，上電自動校準，

MEMS閾值支持遠程設置修改，休眠狀態下具備閾值超限觸發喚醒能力進入應急模式，數據實時上報平臺。

智能管理

GNSS接收機TN531通電自啟，內嵌工業級智能平臺，自動連接計訊物聯云服務。

遠程配置、修改、升級、設備狀態監控（太陽能供電狀態、信號強度）等，管理高效便捷。

惡劣環境適用

工業設計質量過硬性能穩定，防護等級IP68，抗95%冷凝，

抗高低溫、抗紫外輻射、抗高鹽霧，通過EMC以及其它各項性能測試并取得報告。

應用場景

邊坡，橋梁，大壩，尾礦，公路，地質災害，變形，沉降，等方面，

微小位移科學化、信息化、標準化、精準監測，為防災減災決策提供科學依據，提高災害預警預報能力以及應急救災快速反應能力。

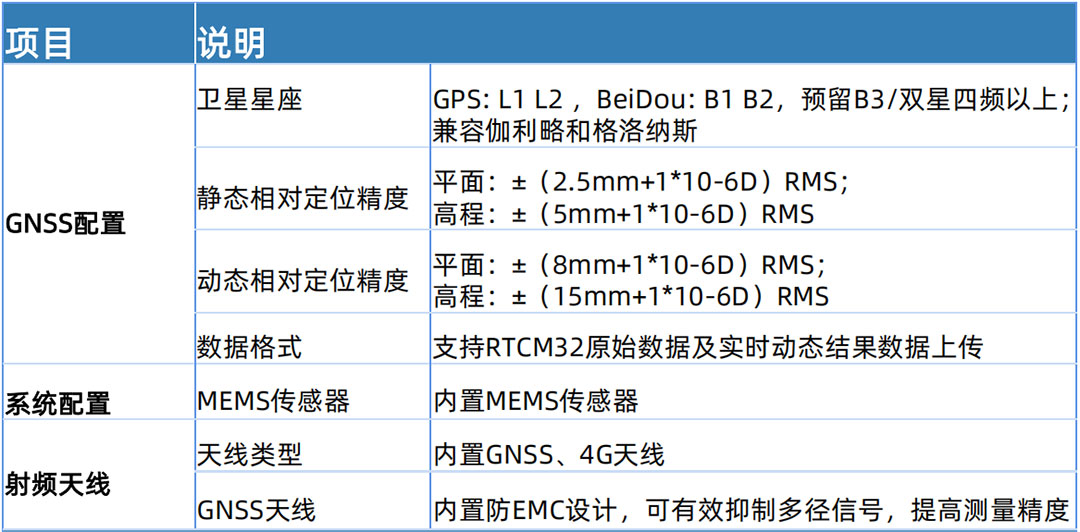

技術參數

項目	說明
GNSS配置	衛星星座	GPS: L1 L2 ，BeiDou: B1 B2，預留B3/雙星四頻以上；兼容伽利略和格洛納斯
	靜態定位精度	平面：±（2.5mm+110-6D）RMS；高程：±（5mm+110-6D）RMS
	動態相對定位精度	平面：±（8mm+110-6D）RMS；高程：±（15mm+110-6D）RMS
	數據格式	支持RTCM32原始數據及實時動態結果數據上傳
射頻天線	天線類型	內置GNSS和4G天線
射頻天線	GNSS天線	內置防EMC設計，可有效抑制多徑信號，提高測量精度

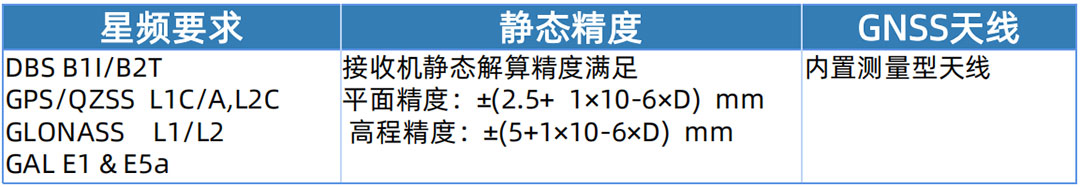

衛星頻段	BDS：B1I，B2I；GPS/QZSS L1C/A，L2C ；GLONASS L1，L2

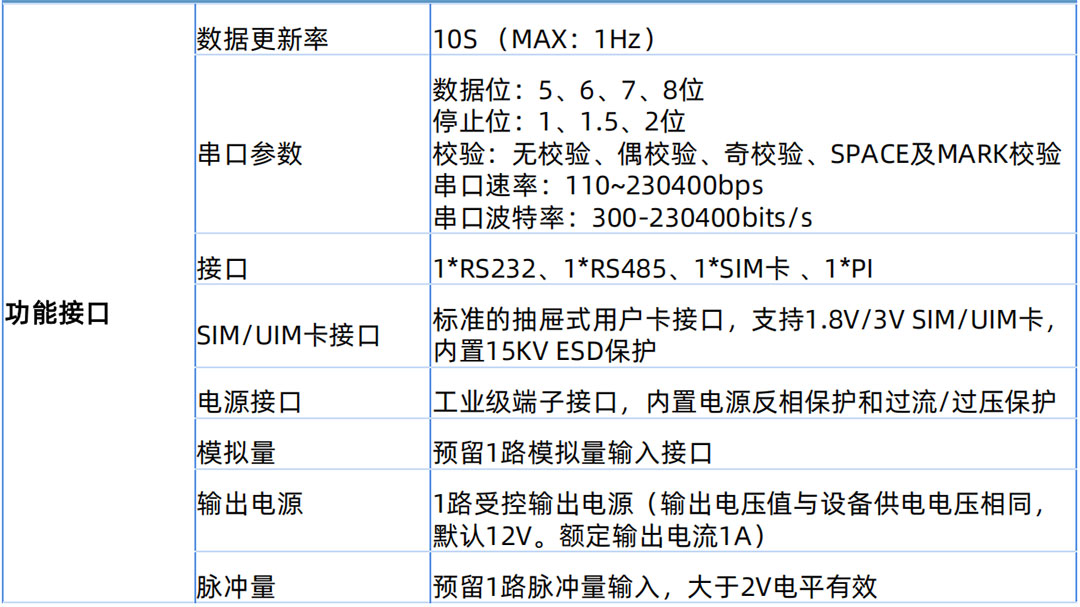

功能接口	數據更新率	10S(MAX: 1Hz)
	串口波特率	9600bps、115200bps

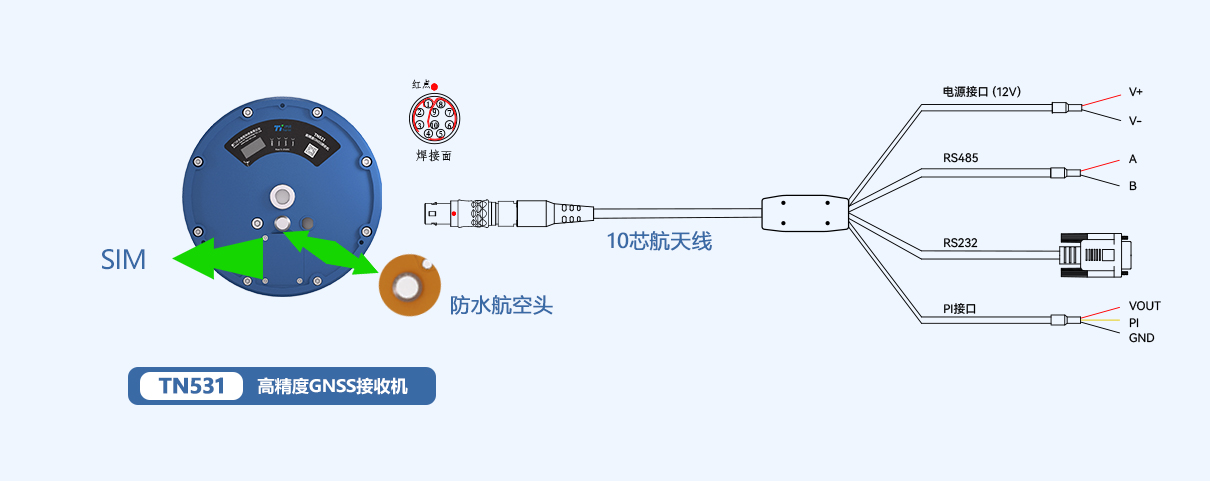

	接口	1RS232、1RS485、1SIM卡、1PI

參數	說明
應用接口	ADC模擬量		1路可選
	PI脈沖輸入		1路脈沖量輸入，大于2V電平有效
	雨量計接口		1路
SIM/UIM 卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
電源接口	工業級端子接口，內置電源反相保護和過流/過壓保護
	輸出電源		1路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V。額定輸出電流1A）
串口參數	數據位：5、6、7、8位停止位：1、1.5、2位校驗：無校驗、偶校驗、奇校驗、SPACE及MARK校驗串口速率：110~230400bps
數據協議	導航數據	NMEA-0183
	差分數據	RTCM3.0/3.1
	網絡協議	TCP/IP、 MQTT協議
系統配置	存儲	SD硬件預留
	MEMS傳感器	內置MEMS傳感器
無線通訊	通信	4G
	采集間隔	0s～12h（采購人可依據實際需求在技術參數要求的范圍內設定）
	上報間隔	0s～72h（采購人可依據實際需求在技術參數要求的范圍內設定）
電氣性能	供電方式	+9V~+35V DC支持過壓過流保護及欠壓預警；
	防反接	支持
	功耗	在采樣間隔不低于 15s 且上傳間隔不低于 15s 情況下功耗<2W
環境指標	工作溫度	-35℃到+75℃
	存儲溫度	-45℃到+85℃
	三防等級	IP68
	濕度	抗95%冷凝

參數	說明
抗干擾能力	通信功耗		12V 145ma
	抗干擾類型	級別	電壓/電流波形	值
	工頻磁場	3	連續正弦波	30A/m
	阻尼振蕩磁場	3	連續正弦波	30A/m
	脈沖磁場	3	脈沖	100A/m
	輻射電磁場	3	80MHz~1000MHz連續波	10V/m
	3級，適合安裝于典型工業環境中的設備：工廠，電廠或處于特別居民區內的設備
設備可靠性	標準		平均無故障工作時間，MTBF時間不小于30000小時
	EMC各項等級指標達3級
	采用NTP技術，內置RTC
	SIM/UIM卡接口內置15KV ESD保護
人機交互	指示燈×4		電源指示燈、衛星指示燈，4G指示燈，系統燈
	安裝方式		標準觀測墩、現澆混凝土墩、鋼結構等

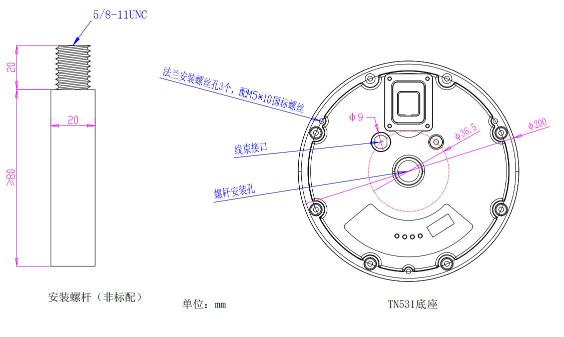

結構	安裝方式		立桿螺桿安裝和法蘭盤安裝
	尺寸		200*150mm
	重量		1.55kg
