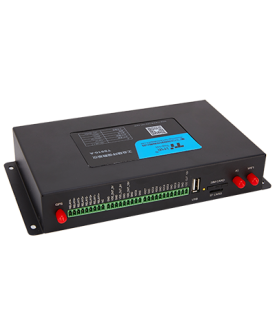

數據采集傳輸儀 | TS910

遵循行業規約兼容各協議支持視頻疊加

TS910系列工業級環保數采儀遵循國家生態環境行業標準設計的專用數據采集網關。設計完全滿足工業級標準和行業需求，采用高性能的ARM架構高端處理器、Linux操作系統作為核心，采用軟件多級檢測和硬件多重保護機制來提高設備穩定性。

實現2路局域網接入和視頻數據的采集和上傳，強大的存儲和外擴存儲功能，可保存較長歷史數據，掉電不丟失數據。

該產品廣泛應用大氣揚塵監測、污染源監測、污水處理、廢棄監測、噪聲揚塵、生態流量下泄監控、森林防火監控等環境監測領域。

產品介紹技術參數 選型指南典型應用產品尺寸資料下載樣機申請

專為環保行業應用研發設計！

TS910系列工業級環保數采儀是專為環保行業應用項目設計，遵循國家生態環境行業標準設計，符合行業環保行業規約，同時具備數據采集、圖片/視頻抓拍、設備遠程管理控制，無線通信傳輸于一體。

采用Arm架構高端處理器，標準Linux系統支持用戶二次開發

采用Arm架構高端處理器；標準Linux系統，集成Python開發環境和C語言開發環境，提供標準API接口及開發指導，為用戶的二次應用開發提供穩定快捷的平臺，用戶可輕松調用系統各種接口及資源，打造差異化核心競爭力。

支持多協議

支持《HJ 212-2017污染物在線監控（監測）系統數據傳輸標準》和《HJ 212-2005污染物在線監控（監測）系統數據傳輸標準》通信協議。支持（HJ/T212）通信協議，支持定制第三方的上位機通信協議；內置國內外主流儀器廠商通訊協議，方便用戶快速調試使用，也可定制新增儀表協議。

環保行業應用采集控制

TS910系列工業級環保數采儀兼容各種類型的各類水、氣在線分析儀表和流量計等儀器包含：濁度傳感器、PH值傳感器、COD、電導率、顆粒物、SO2、氨氮、PM2.5/10、噪聲等；可采集各種污染治理設備工作狀態；可對閥門、閘門、報警器等設備進行控制；可外接串口工業智能控制屏做數據顯示和設置（用戶自配智能串口屏幕）。

接口豐富，標準易用

TS910系列工業級環保數采儀可兼容采集多種工業傳感器采集需求；支持WAN/LAN、ADSL、GPRS、4G、WIFI等滿足不同環境下對遠程通信的需求。同時配備了USB、TF卡接口、TFT顯示屏（可擴展）等其他擴展功能，滿足環境監測行業多種不同應用。

應用領域

TS910系列工業級環保數采儀廣泛應用大氣揚塵監測、污染源監測、污水處理、廢棄監測、噪聲揚塵、生態流量下泄監控、森林防火監控等環境監測領域。

環保部門遠程監管

設備可兼容采集現場其他協議的監測數據，實現與生態環境監管部門平臺聯網；支持接收平臺下發指令，并可遠程控制現場自動監測設備；支持遠程查看基本信息、實時數據和數據校準；供電狀態遠程檢測，實時了解設備供電情況。

多種通信方式，網絡傳輸更便捷

可支持5G/4G網絡、局域網、WIFI（可選）等多種通信方式，可選NB-IOT通信方式，支持有線和無線互為備份，支持多中心通信，可同時與多個后臺服務器進行通信。

Flash + 超大內存設計，最大可擴展至1GB

支持數據字符與視頻疊加功能，并且能夠?qū)崿F(xiàn)圖片抓拍，可選圖片可存儲在TF卡；工業級Flash滿足各種工業應用場景，讀寫使用壽命長；可擴展大容量內存空間，海量數據存儲有助于應用擴展。

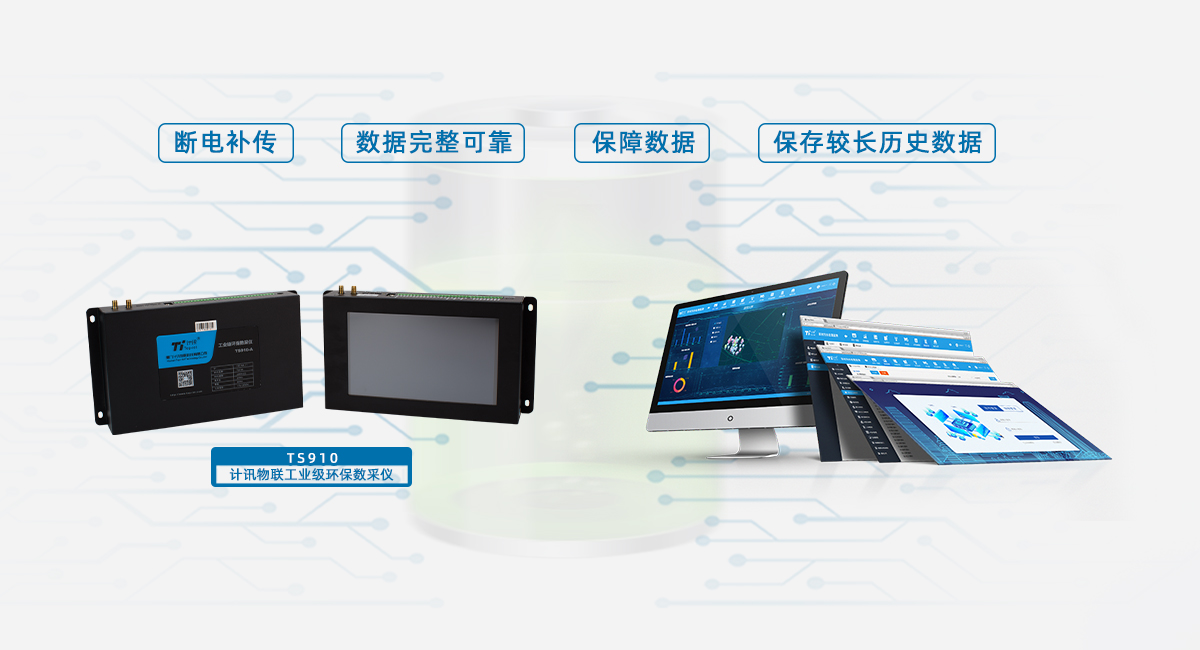

數據斷電補傳，保障數據完整可靠

可保存較長歷史數據，網絡斷線斷電恢復后數據能及時補傳。

實現路由器功能，大數據傳輸更高速

豐富的采集控制端口滿足各種傳感器的采集和控制，支持高級路由器功能，可實現常用VPN和內網穿透功能，實現2路局域網接入和環保視頻數據的采集和上傳。

工業級元器件選型，選配高清觸摸屏

采用Freescale高端處理器和工業級元器件選型，選配7英寸高清觸摸屏，實時了解數據，方便參數設置。支持現場接入LED屏幕顯示，也可支持平臺下發指令控制LED屏的數據顯示（LED驅動需要定制開發）；

可自帶液晶觸摸顯示屏，能顯示所連接監測儀表的實時數據（可選配功能）。

設備遠程管理、升級、診斷、維護等，節省人力物力

運行Linux 智能操作系統；遠程診斷、升級，故障自恢復，確保傳輸管道通暢;設備遠程管理、維護，降低運維成本，提升效率。

分享到

技術參數

接口信息
電源接口	標準電源	DC 12V/1.5A
	供電范圍	DC 9～35V
	工業級端子接口，內置電源反相保護和過流/過壓保護
串口	4個RS232和3個RS485接口
	內置15KV ESD保護
	串口速率	110~230400bps
	數據位	5 、6 、7 、8位
	停止位	1 、1.5 、2位
	校驗	無校驗、偶校驗、奇校驗、SPACE及MARK校驗
以太網接口	1個WAN口，1個10/100M以太網口（ RJ45插座）；或配置成2LAN ，自適應MDI/MDIX ，內置1.5KV電磁隔離保護
應用接口	1路I2C接口，外接溫濕度傳感器
	1個TTL電平串口，外接TTL電平設備
	8路模擬量輸入接口（ 12位AD 、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入）
	4路開關量輸入接口（光隔離）邏輯0：濕節點0-3VDC 邏輯1：濕節點5-30VDC
	4路繼電器輸出接口最大切換電壓：30VDC/250VAC 最大切換電流：5A
	5路受控輸出電源（ 3路輸出電壓值與設備供電電壓相同，默認12V； 1路輸出9V,單路額定輸出電流1A； 1路輸出5V,單路額定輸出電流1A；內置過流保護）
TF	可接TF存數據
USB	標準USB ，可接U盤存數據
LCD屏	800*480 TFT顯示屏（可選）
天線接口	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
接地端子	M3螺絲接地保護端子

工作狀態
工作功耗	待機狀態		40mA～45mA@12VDC
	通信狀態		40mA～80mA@12VDC
環境條件
工作溫度	-35℃到+75℃
濕度	相對濕度范圍95% ，無凝結
防護等級	防護等級IP30 ，外殼和系統安全隔離，特別適合工控現場應用
抗干擾能力
抗干擾類型	級別	電壓/電流波形		值
工頻磁場	3	連續正弦波		30A/m
阻尼振蕩磁場	3	連續正弦波		30A/m
脈沖磁場	3
		脈沖		100A/m
輻射電磁場	3	80MHz~1000MHz連續波		10V/m
3級，適合安裝于典型工業環境中的設備：工廠，電廠或處于特別居民區內的設備
設備可靠性
平均無故障工作時間(MTBF)不低于100000h
EMC各項等級指標達3級
采用NTP技術 ，內置RTC
SIM/UIM卡接口內置15KV ESD保護
超低功耗設計，包括休眠模式、定時上下線模式
選型指南
無線參數	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA 、WCDMA 、EVDO 、CDMA 、GPRS
FLASH 256MB	標配
FLASH 1GB	可選
WIFI	可選
GPS	可選
7寸800×480液晶屏	可選

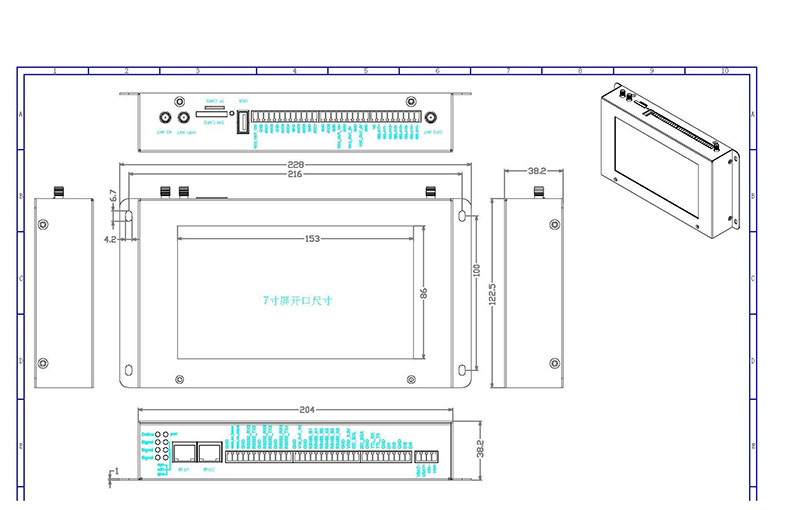

物理特征
外形尺寸	228×122.5×38.2 mm
