智能機井灌溉控制器 | TJ710
智能機井控制器是新型智能機控制系統（智能農業灌溉系統）的核心設備，可以嵌入到智能機井柜、智能機房以及原有啟動柜，對機井進行監控，實現了用水需刷卡、遠程監控等功能。
TJ710系列智能機井控制器是新型智能機控制系統的核心設備，它可以嵌入到智能機井柜、智能機房以及原有啟動柜，對機井進行監控，實現了用水需刷卡、遠程監控等功能。
應用廣泛
成功應用于甘肅、內蒙、黑龍江、河南、河北 累計用量22000套。
接口豐富，可對接各類水/電表
機井灌溉控制器可以控制泵/閥啟停（D0），采集串口信號（RS485/RS232）、模擬量信號（AI）、脈沖量或開關量信號（PI/DI）。
產品功能
IC卡取水：語音提醒 即刷機用；NFC技術：數據安全 杜絕誤刷；水、電、時間三種計量：多卡操控 水、電、時間 精準計量；精準采集：水表信息的精確采集、電表數據精確采集；智能檢測：余額不足、監測數據異常、故障信息 實時報警。
極速網絡 全面覆蓋
支持中國電信、聯通、移動4G/3G；可兼容NB-IOT、CDMA 及GPRS等網絡。
產品優勢
NFC技術：無線讀卡、防復制、防消磁、防水防潮；充值方便：手機開卡 即充即用；存儲功能：本機循環存儲監測數據，掉電不丟失；語音播報：語音提醒 方便易用 適用人群廣；實時監測：遠程實時監測設備狀態；防雷保護:確?？刂葡湓诶子昙竟?jié)安全運行。

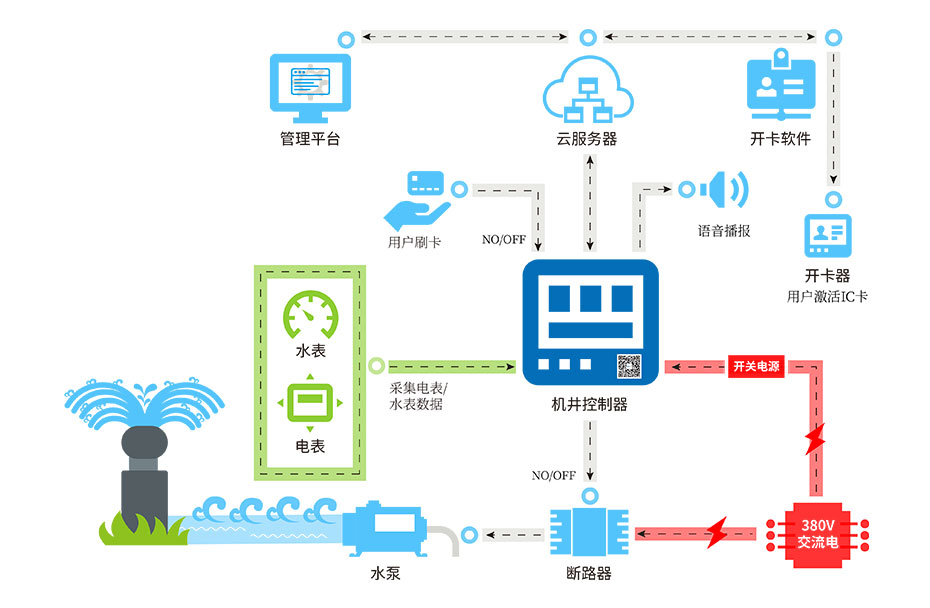

系統拓補圖
產品安裝
技術參數
|
項目 |
說明 |
|
|
產品類型 |
||
|
TJ710（無模塊） |
不帶通信模塊 |
|
|
TJ710-A TDD/FDD機井控制器 |
支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA 、WCDMA 、EVDO 、CDMA 、GPRS |
|
|
接口信息 |
||
|
電源接口 |
標準電源 |
DC 12V/1.5A |
|
供電范圍 |
DC 10-28V 或AC 10-24V ，建議DC 12V |
|
|
內置電源反相保護和過壓保護。 |
||
|
串口 |
串口速率 |
300~230400bits/s |
|
數據位 |
8位 |
|
|
停止位 |
1位 |
|
|
校驗 |
無 、偶 、奇 |
|
|
用途 |
接超聲波水表和智能電表等 |
|
|
內置15KV ESD保護 |
||
|
開關量輸入 |
輸入范圍 |
低電平：濕節點0-3VDC ，或干節點導通 高電平：濕節點5-30VDC ，或干節點斷開 |
|
用途 |
可以檢測接觸器 、空開狀態和箱體門狀態等 |
|
|
內置光隔離 |
||
|
繼電器（4路） |
1路主繼電器 |
最大切換電壓 ：30VDC/250VAC 最大切換電流 ：10A 可以直接接接觸器或空開 默認常閉,可接常開 |
|
3路輔繼電器 |
最大切換電壓 ：30VDC/250VAC 最大切換電流 ：5A 可以直接接觸器 、空開和箱體門鎖等 默認1路常閉,2路常開 |
|
|
脈沖輸入（4路） |
輸入范圍 |
低電平：0-2VDC高電平：2-12VDC |
|
用途 |
單脈沖（單觸點）水表和電表三脈沖（雙觸點）水表和電表雙脈沖（雙觸點）水表和電表 |
|
|
模擬量輸入（4路） |
電壓范圍 |
可選0-5VDC |
|
電流范圍 |
默認4-20mA |
|
|
用途 |
采集水位傳感器和壓力傳感器等 |
|
|
接口信息 |
||||
|
電源輸出（4路）：支持給傳感器供電 |
VCC_ADC |
12V/ 0.5A |
||
|
VCC_PI |
5V /0.1A |
|||
|
VCC_DI |
3.3V /0.5A |
|||
|
VCC_RS232 |
12V/0.5A |
|||
|
VCC_RS485 |
12V/0.5A |
|||
|
NFC讀頭 |
支持符合ISO/IEC14443.2 的TYPE-A 協議標準的非接觸式IC 卡讀卡距離<=5cm |
|||
|
LCD液晶屏 |
LCD藍綠屏幕 ，128*64點陣 ，有背光燈,陽光下顯示清晰 |
|||
|
按鍵 |
4個按鍵 ，分別是確定 ，上翻 ，下翻和取消 |
|||
|
指示燈 |
具有系統 、告警 、在線指示燈 |
|||
|
天線 |
標準SMA陰頭天線接口 ，特性阻抗50歐 |
|||
|
工作功耗 |
||||
|
工作狀態 |
1.9W |
|||
|
說明 ：12V電源 ， 電流100~135mA |
||||
|
待機狀態 |
1.02W |
|||
|
說明 ：12V電源 ， 電流85mA |
||||
|
環境條件 |
||||
|
工作溫度 |
-20℃到+75℃ |
|||
|
濕度 |
相對濕度范圍≤95% ，無凝結 |
|||
|
抗干擾能力 |
||||
|
抗干擾類型 |
級別 |
電壓/電流波形 |
值 |
|
|
工頻磁場 |
3 |
連續正弦波 |
30A/m |
|
|
阻尼振蕩磁場 |
3 |
連續正弦波 |
30A/m |
|
|
脈沖磁場 |
3 |
脈沖 |
100A/m |
|
|
輻射電磁場 |
3 |
80MHz~1000MHz連續波 |
10V/m |
|
|
3級 ，適合安裝于典型工業環境中的設備：工廠 ， 電廠或處于特別居民區內的設備 |
||||
選型指南
典型應用

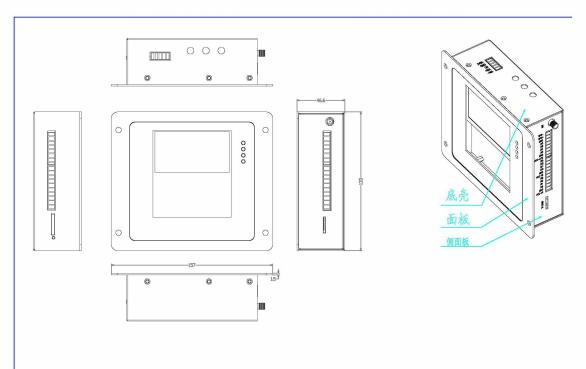

產品尺寸
