灌溉機井遠程控制系統解決方案
農業灌溉已進入全新時代,傳統的灌溉模式浪費水資源效率低下。如今智能灌溉系統的應用解決了廣大農戶的很多難題。計訊小編整理了灌溉機井遠程控制系統解決方案。
一、系統概述:
灌溉機井遠程控制系統、IC卡智能灌溉控制系統通過IC卡機井灌溉控制箱對農田機井進行取水管理,以IC卡刷卡取水的方式取代了傳統的專人管理方式;實現了農業用水計量、水資源信息的自動化采集和測控。唐山水務信息化工程技術研究中心針對機井分布情況、灌溉區域的不同,提出了三種不同方式的組網方案。
1、GPRS/CDMA組網方案
灌溉機井遠程控制系統、IC卡智能灌溉控制系統適用于灌溉區及機井分布廣的現場組網方式。采用全球通信網絡GPRS/CDMA組網。各機井監控信息傳輸至云服務器,村級管理中心與水務局管理中心通過訪問云服務器獲得相關數據。
2、433M轉GPRS/CDMA組網方案
灌溉機井遠程控制系統、IC卡智能灌溉控制系統適用于機井相對密集,且距離村中心較遠的現場。采用短距離433M組網,再經過遠距離GPRS/CDMA網絡傳輸至水利局服務器。村級管理中心與水務局管理中心通服務器獲得相關數據。
二、系統介紹:
1、計量方式
電計量型—水電計量型—水計量型—電水轉換型—時間計量型
2、系統特點
(1)、采用非接觸IC卡,通過無線方式讀寫卡中信息。
(2)、兼容脈沖式、電磁式、超聲波式水表或流量計。
(3)、可選配脈沖式電表或串口輸出的智能電表。
(4)、采集精度高,電:0.1度、水:1噸、時間:1秒。
(5)、支持階梯水價、水權管理和水權交易。
3、系統功能
a、金額小于設定的下限值,IC卡機井灌溉控制箱會自動發出報警信息,提示農戶及時充值。
b、一臺IC卡機井灌溉控制箱可供多個農戶使用;一個農戶也可使用多臺IC卡機井灌溉控制箱。
c、不同村的IC 卡不能相互使用,即一個村的卡不能到另一個村使用。
d、在使用時斷電,IC卡機井灌溉控制箱的數據不會丟失,來電后農戶可繼續使用。
e、具有限制取水功能,年累計取水量超過設定限值時,自動停泵。
f、水泵缺相、過載、過流或計量設備故障時,自動停泵,保障設備安全、計量準確。
g、具有防雷保護功能,確??刂平K端在雷雨季節安全運行。
h、不同功率的機井(水泵),只需更換不同的交流接觸器即可。
i、手持機具備無線抄表功能,可在機井周邊20米范圍內一鍵抄取該機井的所有農戶用水記錄。
j、具有防雷保護功能,確??刂平K端在雷雨季節安全運行。

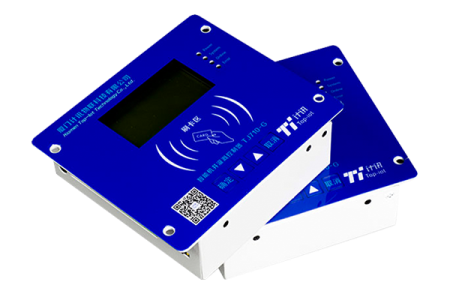

廈門計訊TJ710智能機井控制器不僅滿足以上功能,還有自己獨特的優勢,標準專業設計,專為智能灌溉系統環境設計,有效提高了用戶計劃用水、節約用水的水平,具有良好的社會效益和經濟效益。
典型應用:
(1)、農田應用
可應用于農田,可廣泛的應用于山地農田、平原、梯田等不同地勢的農田系統。為農田管理提供了灌溉便捷,能有效的節約水資源的利用。
(2)、果園應用
機井灌溉控制器可以根據不同果樹品種進行水量及灌溉方式調節,能更全面的覆蓋果樹范圍。提高水資源的利用率及灌溉效果。
(3)、園林應用
可應用于園林,可以根據不同的花卉品種進行水量、灌溉周期調節。能有效的節約人工成本及精準控制灌溉量。
