  1.1、概述

  設備必須正確安裝方可達到設計的功能，通常設備的安裝必須在本公司認可合格的工程師指導下進行。

  注意事項：請不要帶電安裝設備。

  1.2、開箱

  為了安全運輸，設備通常需要合理的包裝，當您開箱時請保管好包裝材料，以便日后需要轉運時使用。

  1.2.1、設備包括下列組成部分：

  ☆設備主機 1臺(根據用戶訂貨情況包裝)

  ☆車載天線(SMA陽頭) 1根

  ☆12VDC/1.5A電源 適配器1個(選配)

  ☆RS232三芯線 1條(選配)

  ☆接線端子12 PIN 1個、10 PIN 1個

  ☆保修卡

  ☆合格證

  1.3、接口說明

  接口定義：

  1.4、電纜安裝

  RTU采用工業級端子接口，建議使用的電源線材和數據線材為28-16AWG。

  1.4.1、選配電源和數據線說明如下：

  電源(輸出12VDC/1.5A)：

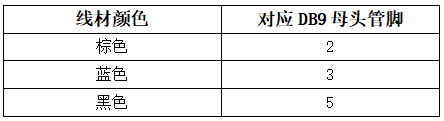

  RS232線(一端為DB9母頭)：

  1.4.2、具體接線示意圖如下：

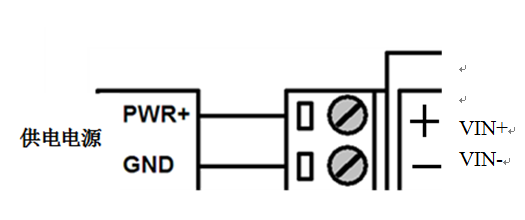

  設備供電電源接線圖:(供電范圍5-36VDC，要求功率大于4W，建議使用選配電源)

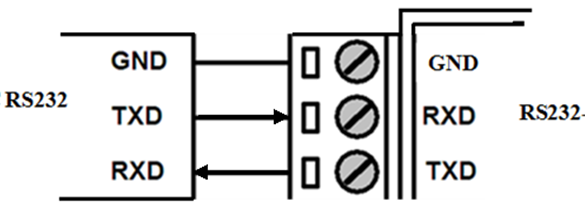

  設備RS232接口接示意圖線圖：

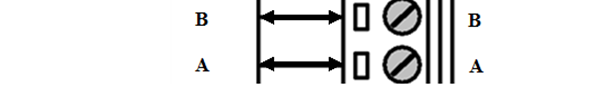

  RS485接口傳感器接線圖：(如接RS485水位計等。默認波特率9600 bps)

  開關量輸入接線圖：(濕接點)

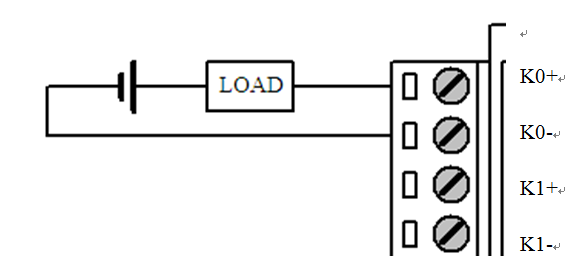

  繼電器輸出接線圖：(最大切換電壓30VDC，最大切換電流1A，最大切換功率30W)

  4-20mA模擬量輸入接線示意圖：

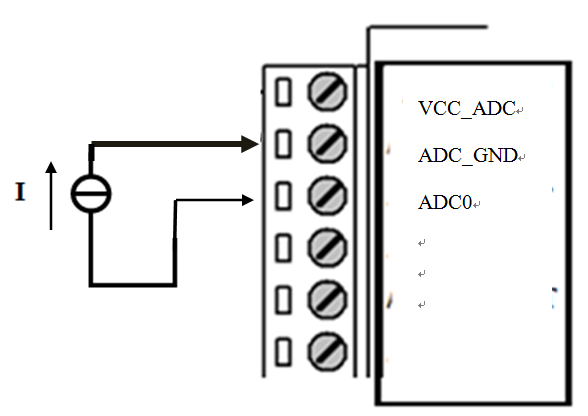

  兩線制電流環傳感器接線圖：(電流，4-20mA)

  1.5、電源說明

  設備通常應用于復雜的外部環境。為了適應復雜的應用環境，提高系統的工作穩定性，設備采用了先進的電源技術。用戶可采我司選配的12VDC/1.5A電源適配器給設備供電，也可以直接用直流5~36V電源給設備供電。當用戶采用外加電源給設備供電時，必須保證電源的穩定性(紋波小于300mV，并確保瞬間電壓不超過36V)，并保證電源功率大于4W以上(不包含外接傳感器的功耗)。

  推薦使用選配的12VDC/1.5A電源。

  1.6、指示燈說明

  設備指示狀態如下：

  指示燈狀態說明

  PWR亮電源正常

  SYS閃爍設備工作正常

  Online亮模塊上線

  Error亮錯誤告警

  1.7、設備固定說明

  設備外殼提供四個直徑為6毫米的固定螺絲孔，建議采用M4螺絲固定。

  1.8、設備防雷說明

  設備連接戶外傳感器(如雨量計、水位計等)時，建議采取防雷保護措施(如安裝防雷器等)，以提高設備的安全防護等級。
