數采儀 環保標準 數據采集傳輸儀
時間：2021-05-12 09:52:52

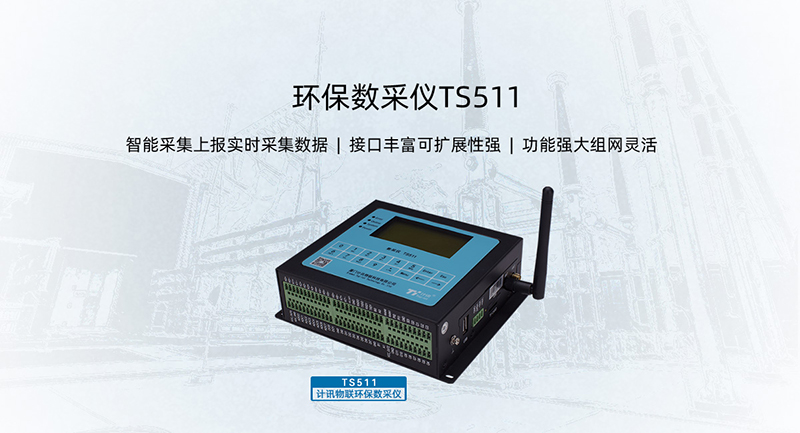

數采儀，數據采集傳輸儀，通過數字通道、模擬通道、開關量通道采集監測儀表的監測數據、狀態等信息，通過無線網絡將數據、狀態傳輸至上位機，上位機發送控制命令，數采儀根據命令控制監測儀表工作。計訊物聯數采儀TS511，遵循環保標準，廣泛應用大氣揚塵監測、污染源監測、污水處理監測、廢棄監測、噪聲揚塵、生態流量下泄監控、森林防火監控等環境監測領域。
數據采集傳輸儀TS511功能
1、圖像抓拍、數字量模擬量開關量數據采集、數據存儲、數據顯示、報警、數據傳輸、設備控制。
2、接口豐富，兼容各種類型的各類水、氣在線分析儀表和流量計等儀器。
3、各種污染治理設備工作狀態監測、可對閥門、閘門、報警器等設備進行控制。
4、通信方式多樣，支持GPRS/4G無線蜂窩網絡、短信、RS232/RS485，可選NB-IOT、北斗等。
5、大空間數據存儲，可存儲10年以上的采集數據。
6、支持行業規約，可快速接入計訊云平臺，支持定制第三方上位機通信協議，可選提供通信中心入庫的方式接入第三方平臺，多中心設計，監測數據可同時向各級環保局、業主及運維單位發送。
7、三級看門狗檢測機制，采用PPP層心跳、ICMP探測、TCP心跳鏈路檢測機制，設備穩定不掉線。
8、管理方便：平臺管理、本地配置、串口配置、液晶/鍵盤配置、app手機配置可選，參數遠程配置、遠程添加傳感器、控制器等物聯網終端。
9、支持vpn、運營商專網，數據加密傳輸，安全可靠。
數采儀TS511接口配置
|
描述 |
說明 |
|
電源接口： |
|
|
標準電源 |
DC 12V/1.5A |
|
供電范圍 |
DC 5～35V |
|
內置電源反相保護和過壓保護。 |
|
|
串口： |
|
|
串口采用工業端子接口， 兩路RS232、兩路RS485接口 |
|
|
內置15KV ESD保護 |
|
|
串口速率 |
300～230400bits/s |
|
數據位 |
8位 |
|
停止位 |
1位 |
|
校驗 |
無、偶、奇 |
|
指示燈： |
|
|
具有電源、系統、在線、錯誤指示燈 |
|
|
天線： |
|
|
標準SMA陰頭天線接口，特性阻抗50歐 |
|
|
接地端子： |
|
|
M3螺絲接地保護端子 |
|
|
LCD屏： |
|
|
128*64點陣液晶顯示屏 |
|
|
按鍵： |
|
|
標準2*8鍵盤 |
|
|
脈沖量： |
|
|
2個翻斗式雨量計接口（低電平有效 0V~1V），2路脈沖接口（高電平有效 2V~30V） |
|
|
模擬量： |
|
|
8路模擬量輸入接口（16位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入） |
|
|
開關量輸入： |
|
|
8路開關量輸入接口（光隔離） 邏輯0：濕節點0-3VDC，或干節點導通 邏輯1：濕節點5-30VDC，或干節點斷開 |
|
|
開關量輸出： |
|
|
2路開關量輸入接口（光隔離，OC門輸出） 額定驅動電流：50mA 額定驅動電壓：35V |
|
|
繼電器（默認2路）： |
|
|
8路繼電器輸出接口 最大切換電壓：30VDC/250VAC 最大切換電流：5A |
|
|
電源輸出： |
|
|
3路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V。單路額定輸出電流1A，3路額定輸出電流總和2A，內置過流保護） |
|
|
SD卡： |
|
|
SD卡接口，最大可支持32G擴展TF卡 |
|
