環保數采儀怎么接儀器?計訊物聯環保數采儀TY511,2個RS232接口、2個RS485接口、2路脈沖接口、8路模擬量輸入接口（16位AD、支持4-20mA電流或0-5V電壓信號）、8路開關量輸入接口、2路開關量輸出接口、8路繼電器輸出(標配2路)、1個12位格雷碼接口（預留）、兼容各種類型的各類水、氣在線分析儀表和流量計等儀器的接入，可采集各種污染治理設備工作狀態，可對閥門、閘門、報警器等設備進行控制。

環保數采儀怎么接儀器

RTU采用工業級端子接口，建議使用的電源線材和數據線材為28-16AWG。選配電源和數據線說明如下:

電源（輸出12VDC/1.5A）：

RS232線（一端為DB9母頭）：

具體接線示意圖如下

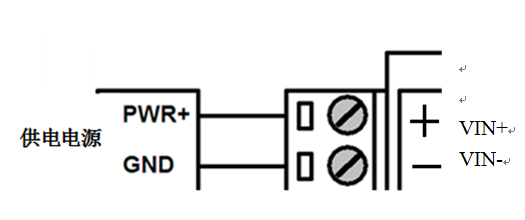

設備供電電源接線圖:（供電范圍5-36VDC，要求功率大于4W，建議使用選配電源）

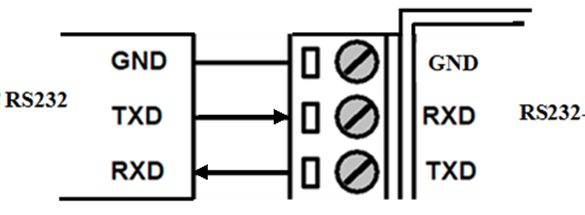

設備RS232接口接示意圖線圖：

RS485接口傳感器接線圖：（如接RS485水位計等。默認波特率9600 bps）

開關量輸入接線圖：（濕接點）

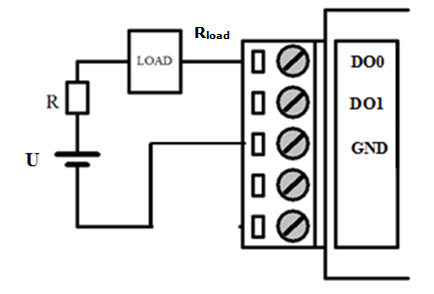

數字量輸出接線圖：（OC門輸出，額定驅動電流50mA，額定驅動電壓35VDC；即R+Rload>20U歐，U<=35VDC）

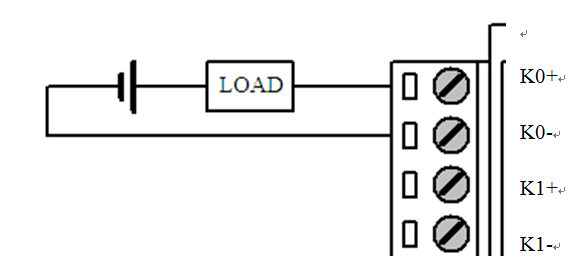

繼電器輸出接線圖：（最大切換電壓30VDC，最大切換電流1A，最大切換功率30W）

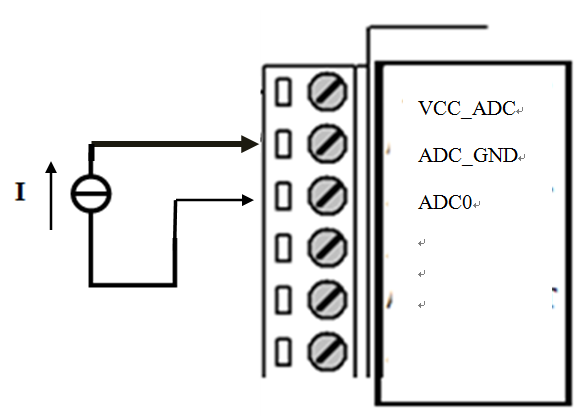

4-20mA模擬量輸入接線示意圖：

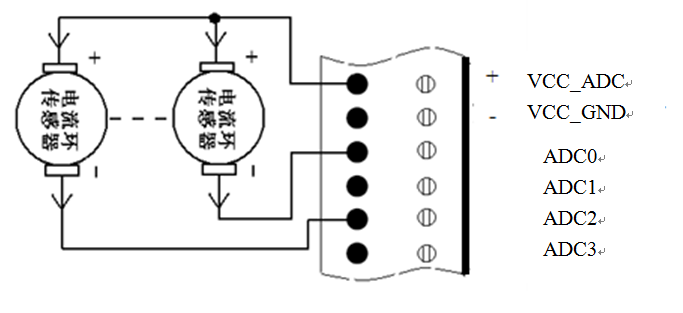

兩線制電流環傳感器接線圖：（電流，4-20mA）

SDI傳感器接線圖：

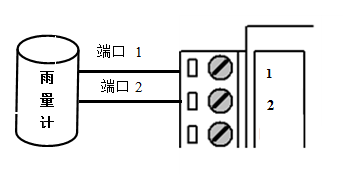

翻斗式雨量計（計數器）接線圖：

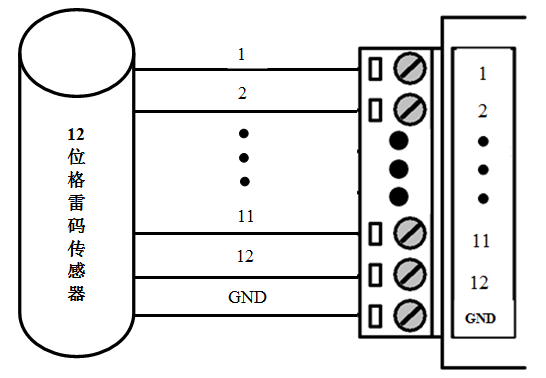

12位格雷碼水位計接線圖：
