  無線RTU的電源(輸出12VDC/1.5A)：

  無線RTU的RS232線(一端為DB9母頭)：

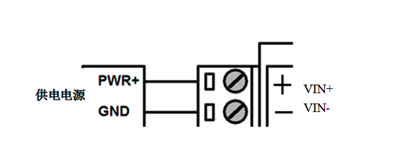

  計訊無線RTU的電源接線圖(供電范圍5-36VDC，要求功率大于4W，建議使用選配電源)：

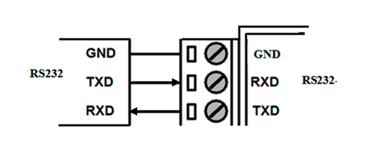

  計訊無線RTU的RS232接口接示意圖線圖

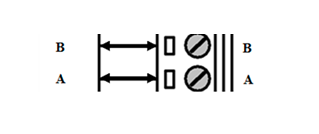

  無線RTU的RS485接口傳感器接線圖：(如接RS485水位計等。默認波特率9600 bps)

  無線RTU的開關量輸入接線圖：(濕接點)

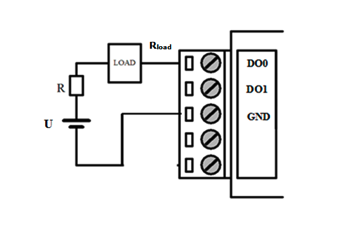

  無線RTU的數字量輸出接線圖：(OC門輸出，額定驅動電流50mA，額定驅動電壓35VDC;即R+Rload>20U歐，U<=35VDC)

  無線RTU的繼電器輸出接線圖：(最大切換電壓30VDC，最大切換電流1A，最大切換功率30W)

  無線RTU的4-20mA模擬量輸入接線示意圖：

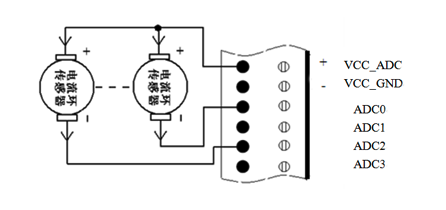

  計訊無線RTU的兩線制電流環傳感器接線圖：(電流，4-20mA)

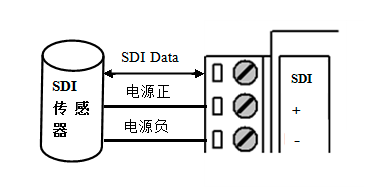

  無線RTU的SDI傳感器接線圖：

：

  無線RTU的12位格雷碼水位計接線圖：

  設備通常應用于復雜的外部環境。為了適應復雜的應用環境，提高系統的工作穩定性，設備采用了先進的電源技術。用戶可采我司選配的12VDC/1.5A電源適配器給設備供電，也可以直接用直流5~36V電源給設備供電。當用戶采用外加電源給設備供電時，必須保證電源的穩定性(紋波小于300mV，并確保瞬間電壓不超過36V)，并保證電源功率大于4W以上(不包含外接傳感器的功耗)。

  推薦使用選配的12VDC/1.5A電源。
