  一、RTU系統工作原理的概述

  RTU英文全稱Remote Terminal Unit，中文全稱為遠程終端系統。RTU是一種遠端測控單元裝置，負責對現場信號、工業設備的監測和控制。

  對于電力系統，雖然省、地、縣各級調度有不同的職能和責任，但其組成基本相同，一般是由主站和遠動終端(RTU)組成。遠動終端就是安裝在發電廠或變電站的通訊設備，它負責采集所在廠站電力運行狀態的模擬量和狀態量，并傳送至調度中心，執行調度中心發往所在發電廠或變電站的控制和調度命令。

  RTU的典型功能，可以實現“四遙”功能。

  遙測(YC)，采集并傳送運行參數，包括各種電氣量(線路上的電壓、電流、功率等量值)和負荷潮流等。

  遙信(YX)，采集并傳送各種保護和開關量信息。

  遙調(YT)，接受并執行遙調命令，對遠程的控制量設備進行遠程調試，如調節發電機輸出功率。

  遙控(YK)，接受并執行遙控命令，主要是分合閘，對遠程的一些開關控制設備進行遠程控制。

  二、RTU系統組成及拓撲結構

  RTU的主板與遠動主站和廠內設備等外圍回路通信主要采用通用的RS232接口。此外RTU的主板上還配有雙網卡，通過以太網口組成聯系主站的104通道。

  RTU的數據采集模塊的硬件組成，是應用企業內部專用的數據總線，將不同功能的采集板串接到一起，再通過專用的接口與RTU主機聯系。這樣的好處是當外圍設備增加，需要擴大數據采集范圍時，可以通過采集模塊的串接擴展，就能輕松完成數據采集測點的增加。同時這種拓撲結構也對硬件和聯接電纜的可靠性提出了更高的要求，一旦有節點的接口發生故障，那么在拓撲圖中從它以后的采集模塊均不能正常工作。

  三、RTU應用場合

  以下行業中遠程測控終端RTU得到廣泛的應用：城市供水自動化控制系統;城市廢水處理系統;城市煤氣管網綜合調度系統，天然氣、石油行業自動化系統;電力遠程數據疾控系統;熱網管道自動化控制;大氣/水質等環境監測;水情水文測報系統;燈塔信標、江河航運、港口、礦山調度系統。

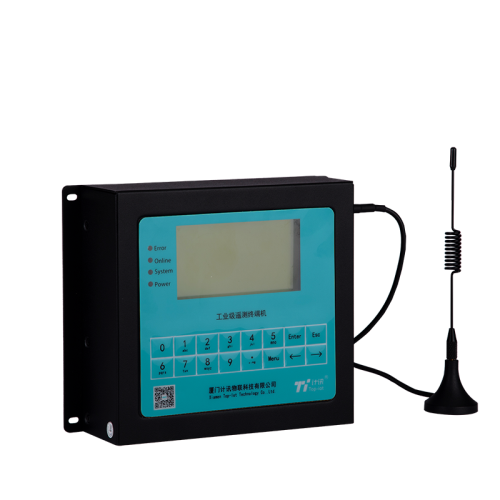

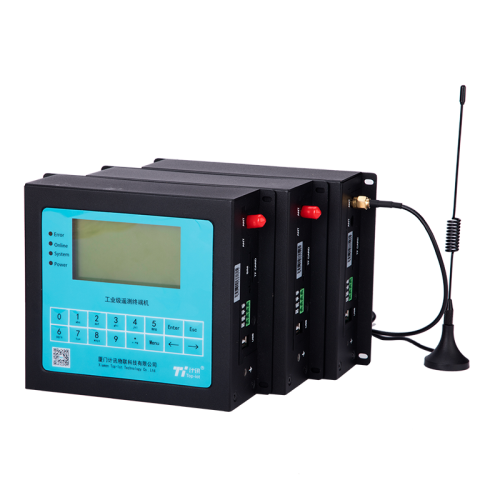

  計訊物聯研發生產的TY511系列RTU是一款工業級數據遙測終端，設計完全滿足工業級標準和工業用戶的需求，采用高性能的工業級32位通信處理器，軟件多級檢測和硬件多重保護機制來提高設備穩定性。
