普適型地質災害監測設備 GNSS北斗高精度定位終端
時間：2022-01-13 13:51:19

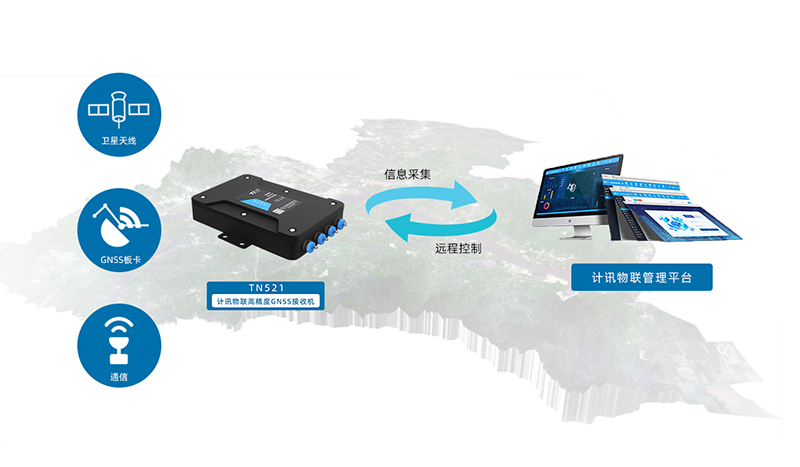

計訊物聯普適型地質災害監測設備GNSS北斗高精度定位終端TN521，根據地質災害數據在線監測，分析動態趨勢，及時發出預警避險告警信息，提高地質災害監測預警水平和防災能力，保障人民群眾生命財產安全。
普適型地質災害監測設備采用高性能工業級無線通信模塊、工業級處理器、金屬外殼，保護等級IP68，WDT 看門狗設計、防掉線機制，保證數據穩定可靠運行。支持GPS L1/L2，BD B1/B2，支持北斗三代，平面精度±2.5mm+ 1ppm RMS，高程精度±5+1×1ppm RMS，支持4G全網通、移動/聯通/電信2/3/4G網絡，支持RS485\RS232串口等接入方式。
普適型地質災害監測設備TN521參數
|
GNSS配置 |
|
|
衛星星座 |
GPS: L1 L2 ，BeiDou: B1 B2，預留B3 |
|
靜態相對定位精度 |
平面：±2.5mm+1ppm RMS；垂直：±5mm+1ppm RMS |
|
動態相對定位精度 |
平面：±8mm+1ppm RMS；垂直：±15mm+1ppm RMS |
|
初始化時間 |
＜25s |
|
初始化可靠性 |
＞99.99% |
|
數據格式 |
支持RTCM32原始數據及實時動態結果數據上傳 |
|
射頻天線 |
|
|
天線類型 |
外置GNSS、4G天線 |
|
GNSS天線 |
GNSS三星七頻天線 |
|
4G天線 |
外置4G天線 |
|
系統配置 |
|
|
存儲 |
選配8G，最高支持32G |
|
無線通訊 |
|
|
通信 |
4G |
|
采集間隔 |
0s～24h（采購人可依據實際需求在技術參數要求的范圍內設定） |
|
上報間隔 |
0s～72h（采購人可依據實際需求在技術參數要求的范圍內設定） |
|
電氣性能 |
|
|
電壓范圍 |
5-35V |
|
防反接 |
支持 |
|
功耗 |
在采樣間隔不低于 15s 且上傳間隔不低于 15s 情況下功耗<2W |
|
供電方式 |
按需供電方式，滿足連續30個陰雨日正常工作（過壓及欠壓保護） |
|
環境指標 |
|
|
工作溫度 |
-35℃到+75℃ |
|
存儲溫度 |
-45℃到+85℃ |
|
三防等級 |
IP68 |
|
濕度 |
抗95%冷凝 |
|
人機交互 |
|
|
指示燈×4 |
電源指示燈、衛星指示燈，4G指示燈，系統燈 |
|
安裝方式 |
標準觀測墩、現澆混凝土墩、鋼結構等 |
硬件接口：
