  無線通信網絡行業中往往出現兩個產品，DTU和RTU，那么DTU是什么?RTU又是什么，DTU和RTU有哪些不同點？廈門計訊小編整理了此文。

  基本概念(RTU)

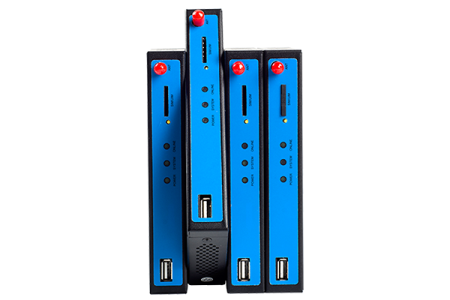

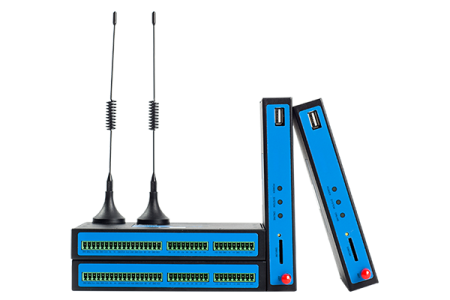

  RTU(遠程終端單元)，英文全稱RemoteTerminalUnit，中文全稱為遠程終端控制系統，負責對現場信號、工業設備的監測和控制。

  RTU(RemoteTerminalUnit)是構成企業綜合自動化系統的核心裝置，通常由信號輸入/出模塊、微處理器、有線/無線通訊設備、電源及外殼等組成，由微處理器控制，并支持網絡系統。它通過自身的軟件(或智能軟件)系統，可理想地實現企業中央監控與調度系統對生產現場一次儀表的遙測、遙控、遙信和遙調等功能。

  RTU構成

  RTU的硬件主要包括CPU、存儲器、以及各種輸入輸出接口等功能模塊。這些模塊被集成到電路板中，通過電路板布線完成RTU各功能模塊連接。CPU是RTU控制器的中樞系統，負責處理各種輸入信號，經運算處理后，完成輸出。存儲器是RTU記憶系統，用來存儲各種臨時或永久性數據。

  其中開關量輸入單元：對現場各種開關信號的采集，現場信號可以是繼電器觸點開關(無源)，也可以是電壓信號，還可以是電流信號。由于采用光隔離器件，可以抵抗現場各種干擾，能夠在強電場、強磁場、多塵埃、潮濕環境下正常工作。

  開關量輸出單元：用于遙控遠端設備的開停、聲光、告警等。

  模擬量輸入單元：采用模擬開關及光電隔離技術，將現場各種模擬信號采集進來，既可以是4-20mA、0-10mA標準模擬信號;也可以是非標準模擬信號，如交流220V等，A/D板采用智能A/D變換和利用軟件技術，可抗工頻50Hz干擾，射頻干擾等，A/D變換精度高達14位。模擬量路路隔離，可以用于不同的地電位設備同時采集。

  模擬量輸出單元：用于PID調節方式下的各種自控系統。 脈沖量輸入單元：采集脈沖信號的頻率，帶光隔。采集信號的頻率范圍為0～20MHz。

  數字量輸入單元：接收各種串行數據信號?？梢允荝S485接口，RS232，RS422接口，或V11，V28等各種波特率下的異步串行數據。也可以采集64K同步數據。

  包括RS485接口、RS232接口、以太網接口、HART儀表接口等各種通訊方式。

  RTU主要功能

  (1)采集狀態量并向遠方發送，帶有光電隔離，遙信變位優先傳送;

  (2)采集數據量并向遠方發送，帶有光電隔離;

  (3)直接采集系統工頻電量，實現對電壓、電流、有功、無功的測量并向遠方發送，可計算正反向電度;

  (4)采集脈沖電度量并向遠方發送，帶有光電隔離;

  (6)接收并執行遙控及返校;

  (7)程序自恢復;

  (8)設備自診斷(故障診斷到插件級);

  (9)設備自調;

  (10)通道監視;

  (11)接收并執行遙調;

  (12)接收并執行校時命令(包括GPS對時功能選配);

  (13)與兩個及兩個以上的主站通訊;

  (14)采集事件順序記錄并向遠方發送;

  (15)提供多個數字接口及多個模擬接口;

  (16)可對每個接口特性進行遠方/當?shù)卦O(shè)置;

  (17)提供若干種通信規約,每個接口可以根據遠方/當?shù)卦O(shè)置傳輸不同規約的數據;

  (18)接受遠方命令,選擇發送各類信息;

  (19)可轉發多個子站遠動信息;

  (20)當?shù)仫@示功能，當?shù)亟涌谟懈綦x器;

  (21)支持與擴頻、微波、衛星、載波等設備的通訊;

  (22)選配及多規約同時運行，如DL451-91 CDT規約，同進應支持POLLING規約和其他國際標準規約(如DNP3.0、SC1801、101規約);

  (23)可通過電信網和電力系統通道進行遠方設置。

  RTU應用

  與常用的可編程控制器PLC相比，RTU通常具有優良的通訊能力和更大的存儲容量，適用于更惡劣的溫度和濕度環境，提供更多的計算功能。RTU產品在石油天然氣、水利、電力調度、市政調度等行業SCADA系統中廣泛應用。

  基本概念(DTU)

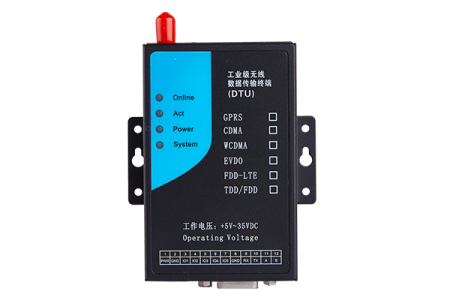

  數據傳輸單元DTU (Data Transfer unit)，是專門用于將串口數據轉換為IP數據或?qū)P數據轉換為串口數據通過無線通信網絡進行傳送的無線終端設備。

  DTU構成

  DTU 硬件組成部分主要包括CPU控制模塊、無線通訊模塊以及電源模塊 DTU 優點：

  組網迅速靈活，建設周期短、成本低; 網絡覆蓋范圍廣; 安全保密性能好;

  鏈路支持永遠在線、按流量計費、用戶使用成本低;

  CPU：工業級高性能ARM9嵌入式處理器，帶內存管理MMU，200MPS， 16KB Dcache，16KB Icache

  DTU應用

  DTU的主要功能是把遠端設備的數據通過無線的方式傳送回后臺中心。如右圖所示，要完成數據的傳輸需要建立一套完整的數據傳輸系統。在這個系統中包括：DTU，客戶設備、移動網絡、后臺中心。在前端，DTU和客戶的設備通過232或者485接口相連。DTU上電運行后先注冊到移動的GPRS網絡，然后去和設置在DTU中的后臺中心建立SOCKET連接。后臺中心作為SOCKET的服務端，DTU是SOCKET連接的客戶端。因此只有DTU是不能完成數據的無線傳輸?shù)?，還需要有后臺軟件的配合一起使用。在建立連接后，前端的設備和后臺的中心就可以通過DTU進行無線數據傳輸了，而且是雙向的傳輸。

  DTU已經廣泛應用于電力、環保、LED信息發布、物流、水文、氣象等行業領域。盡管應用的行業不同，但應用的原理是相同的。大都是DTU和行業設備相連，比如PLC，單片機等自動化產品的連接，然后和后臺建立無線的通信連接。在互聯網日益發展的今天，DTU的使用也越來越廣泛。它為各行業以及各行業之間的信息、產業融合提供了幫助。
