幫助文檔
DTU、4GDTU工業無線DTU的安裝配置指南
時間：2017-08-15 14:15:32
TD210系列DTU是一款工業級物聯網無線數傳終端，設計完全滿足工業級標準和工業用戶的需求，采用高性能的工業級32位通信處理器，軟件多級檢測和硬件多重保護機制來提高設備穩定性。支持GPRS、CDMA 1X、中國電信3G(EVDO)、中國聯通3G(WCDMA)、中國移動3G（TD-SCDMA）等網絡制式，接口可靈活使用，支持標準RS232、RS485以及RS422接口，可定制TTL電平。
該系列產品可幫助用戶快速接入高速互聯網，實現安全可靠的數據傳輸，廣泛應用于智慧電力、油田監控、智慧水利、自助終端、氣象環保、工業控制、能源煤礦、物流倉儲、智能交通、城市供暖等物聯網應用。

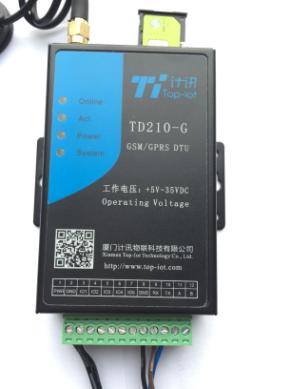

產品圖片：

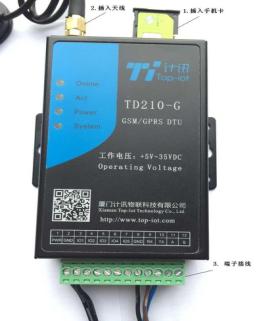

安指示圖：
DTU、4GDTU工業無線DTU的安裝配置指南
接口定義說明：
安裝電纜：
計訊TD210采用工業級端子接口，建議使用的電源線材和數據線材為28-16AWG。標配電源和數據線說明如下：
電源（輸出12VDC/0.5A）：
RS232線（一端為DB9母頭）：
推薦使用標配的12VDC/0.5A電源。
該系列產品可幫助用戶快速接入高速互聯網，實現安全可靠的數據傳輸，廣泛應用于智慧電力、油田監控、智慧水利、自助終端、氣象環保、工業控制、能源煤礦、物流倉儲、智能交通、城市供暖等物聯網應用。
產品圖片：
安指示圖：
DTU、4GDTU工業無線DTU的安裝配置指南
接口定義說明：
| 接口編號 | 接口名稱 | 默認功能 | 擴展功能 |
| 1 | PWR | 電源輸入正極 | 無 |
| 2 | GND | 系統地 | 無 |
| 3 | IO1 | GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 | 預留兼容RS232 RTS和串口TTL電平RX |
| 4 | IO2 | GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 | 預留兼容RS232 CTS和串口TTL電平TX |
| 5 | IO3 | GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 | 預留兼容RS232 DCD |
| 6 | IO4 | GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 | 可定制脈沖輸出、脈沖計數和模擬量輸入功能。預留兼容RS232 RI |
| 7 | IO5 | GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 | 可定制脈沖輸出、脈沖計數和模擬量輸入功能 |
| 8 | GND | 系統地 | 無 |
| 9 | RX | RS232 數據接收 | 無 |
| 10 | TX | RS232 數據發送 | 無 |
| 11 | A | RS485 通訊接口正極 | 預留兼容RS232 DTR |
| 12 | B | RS485 通訊接口負極 | 預留兼容RS232 DSR |
計訊TD210采用工業級端子接口，建議使用的電源線材和數據線材為28-16AWG。標配電源和數據線說明如下：
電源（輸出12VDC/0.5A）：
| 線材顏色 | 電源極性 |
| 黑色（黑白） | 正極 |
| 黑色（字體） | 負極 |
| 線材顏色 | 對應DB9母頭管腳 |
| 藍色 | 3 |
| 棕色 | 2 |
| 黑色 | 5 |
3.2.2 天線安裝
TD210天線接口為SMA陰頭插座。將配套天線的SMA陽頭旋到IP MODEM天線接口上，并確保旋緊，以免影響信號質量。3.2.3 SIM卡安裝
安裝或取出SIM卡時，先用尖狀物插入SIM卡座右側小黃點，SIM卡套即可彈出。安裝SIM卡時，先將SIM卡放入卡套，并確保SIM卡的金屬接觸面朝外，再將SIM卡套插入抽屜中，并確保插到位。3.3 供電電源
計訊TD210采用了先進的電源技術,來提高系統穩定性，以便適用復雜的外部環境。用戶可采用標準配置的12VDC/500mA電源適配器給設備供電，也可以直接用直流5~35V電源給設備供電。當用戶采用外加電源給設備供電時，必須保證電源的穩定性（紋波小于300mV，并確保瞬間電壓不超過35V），并保證電源功率大于4W以上。推薦使用標配的12VDC/0.5A電源。
3.4 指示燈說明
TD210提供四個指示燈：“Online”，“ACT”，“Power”，“System”。指示狀態如下：| 指示燈 | 狀態 | 說明 |
| Online | 滅 | 未連接上服務器 |
| 亮 | 已連接上服務器 | |
| ACT | 滅 | 沒有數據通信 |
| 閃爍 | 正在數據通信 | |
| Power | 滅 | 設備未上電 |
| 亮 | 設備電源正常 | |
| System | 滅 | 系統工作異常 |
| 閃爍 | 系統工作正常 |
上一篇：DTU的選購方法
