4G電力DTU的安裝
時間：2017-06-22 14:06:48
安裝條件
3.1.1 開箱
開箱，檢查產品及配件：u 廈門計訊電力DTU TD210-D * 1臺
u 車載天線(SMA陽頭) 1根
u 標配12VDC/0.5A電源 1個（選配）
u 11CM 連接線，一端壓接DB9M,一端2.54mm間距9PIN公排座1根（選配）
3.1.2 外形尺寸

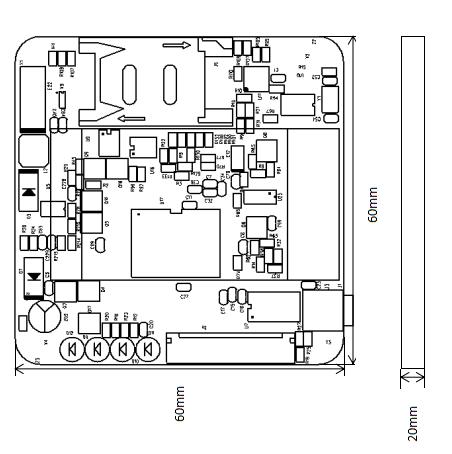

外形尺寸：廈門計訊電力DTU TD210-D兩側有固定的孔位，方便用戶安裝，尺寸如下圖。（單位:mm）
3.2 安裝步驟
3.2.1 安裝與電纜連接
接口定義說明：
2.54MM間距9針單排排針母頭管腳定義
| 管腳 | 定義 | 說明 |
| 1 | V- | 電源負極，離指示燈最近的管腳 |
| 2 | V+ | 電源正極 |
| 3 | TXD | TD210-D的RS232發送 |
| 4 | GND | 信號地 |
| 5 | RXD | TD210-D的RS232接收 |
| 6 | GND | 信號地 |
| 7 | RXD2 | TD210的擴展串口2接收/RS485-A |
| 8 | TXD1 | TD210的擴展串口2發送/RS485-B |
| 9 | GND | 信號地 |
對應DB9公頭管腳
| 管腳 | 定義 | 說明 |
| 1 | V- | 電源負極 |
| 2 | TXD | TD210-D的RS232發送 |
| 3 | RXD | TD210-D的RS232接收 |
| 4 | RXD2 | TD210的擴展串口2接收/RS485-A |
| 5 | GND | 信號地 |
| 6 | V+ | 電源正極 |
| 7 | GND | 信號地 |
| 8 | GND | 信號地 |
| 9 | TXD2 | TD210的擴展串口2發送/RS485-B |
3.2.2 天線安裝
廈門計訊電力DTU TD210-D天線接口為SMA陰頭插座。將配套天線的SMA陽頭旋到設備天線接口上，并確保旋緊，以免影響信號質量。3.2.3 SIM卡安裝

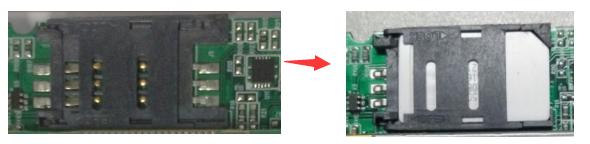

安裝或取出 SIM 卡時，按設備上的圖標指示方向安裝，確保 SIM 卡的金屬接觸面朝下 與插座充分接觸，并扣緊。
3.3 供電電源
TD210-D采用了先進的電源技術,來提高系統穩定性，以便適用復雜的外部環境。用戶可采用標準配置的12VDC/500mA電源適配器給設備供電，也可以直接用直流5~35V電源給設備供電。當用戶采用外加電源給設備供電時，必須保證電源的穩定性（紋波小于300mV，并確保瞬間電壓不超過35V），并保證電源功率大于4W以上。推薦使用標配的12VDC/0.5A電源。
3.4 指示燈說明
廈門計訊電力DTU TD210-D提供四個指示燈：從接線端子開始第一個等為“Error”，“Online”，“System”，“Power”。指示狀態如下：| 指示燈 | 狀態 | 說明 |
| Error | 滅 | 沒有異常 |
| 亮 | 有異常 | |
| Online | 滅 | 無法連接中心服務器 |
| 亮 | 已連接中心服務器 | |
| System | 滅 | 系統工作異常 |
| 閃爍 | 系統工作正常 | |
| Power | 滅 | 電源異常 |
| 亮 | 電源正常 |
