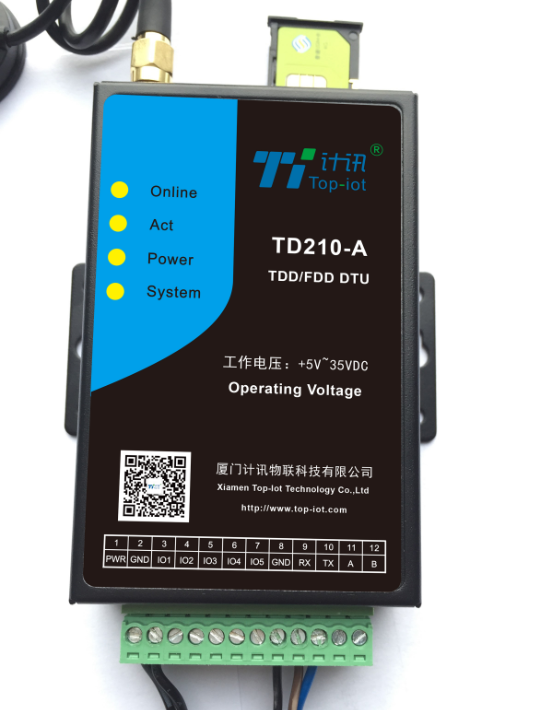

計訊物聯工業dtu TD210安裝說明
時間：2020-08-24 11:21:01
注意：請不要在帶電情況下安裝計訊物聯工業dtu TD210產品。
接口定義說明：
|
接口編號 |
接口名稱 |
默認功能 |
擴展功能 |
|
1 |
PWR |
電源輸入正極 |
無 |
|
2 |
GND |
系統地 |
無 |
|
3 |
IO1 （預留） |
GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 |
預留串口TTL電平RX |
|
4 |
IO2 （預留） |
GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 |
預留串口TTL電平TX |
|
5 |
IO3 （預留） |
GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 |
無 |
|
6 |
ADC1 （預留） |
4-20mA輸入，0-5V可選 |
可定制脈沖輸出、脈沖計數和模擬量輸入功能。預留兼容RS232 RI |
|
7 |
ADC2 （預留） |
4-20mA輸入，0-5V可選 |
可定制脈沖輸出、脈沖計數和模擬量輸入功能 |
|
8 |
GND |
系統地 |
無 |
|
9 |
RX |
RS232 數據接收 |
無 |
|
10 |
TX |
RS232 數據發送 |
無 |
|
11 |
A |
RS485 通訊接口正極 |
無 |
|
12 |
B |
RS485 通訊接口負極 |
無 |
安裝電纜：
計訊物聯工業dtu TD210采用工業級端子接口，建議使用的電源線材和數據線材為28-16AWG。標配電源和數據線說明如下：
電源（輸出12VDC/0.5A）：
|
線材顏色 |
電源極性 |
|
黑色（黑白） |
正極 |
|
黑色（字體） |
負極 |
RS232線（一端為DB9母頭）：
|
線材顏色 |
對應DB9母頭管腳 |
|
藍色 |
3 |
|
棕色 |
2 |
|
黑色 |
5 |
天線安裝
TD210天線接口為SMA陰頭插座。將配套天線的SMA陽頭旋到設備天線接口上，并確保旋緊，以免影響信號質量。
SIM卡安裝
安裝或取出SIM卡時，先用尖狀物插入SIM卡座右側小黃點，SIM卡套即可彈出。安裝SIM卡時，先將SIM卡放入卡套，并確保SIM卡的金屬接觸面朝外，再將SIM卡套插入抽屜中，并確保插到位。
供電電源
計訊物聯工業dtu TD210采用了先進的電源技術,來提高系統穩定性，以便適用復雜的外部環境。用戶可采用標準配置的12VDC/500mA電源適配器給設備供電，也可以直接用直流5~35V電源給設備供電。當用戶采用外加電源給設備供電時，必須保證電源的穩定性（紋波小于300mV，并確保瞬間電壓不超過35V），并保證電源功率大于4W以上。
推薦使用標配的12VDC/0.5A電源。
指示燈說明
TD210提供四個指示燈：“Online”，“ACT”，“Power”，“System”。指示狀態如下：
|
指示燈 |
狀態 |
說明 |
|
Online |
滅 |
未連接上服務器 |
|
亮 |
已連接上服務器 |
|
|
ACT |
滅 |
沒有數據通信 |
|
閃爍 |
正在數據通信 |
|
|
Power |
滅 |
設備未上電 |
|
亮 |
設備電源正常 |
|
|
System |
滅 |
系統工作異常 |
|
閃爍 |
系統工作正常 |
