解讀工業級路由器概念和協議

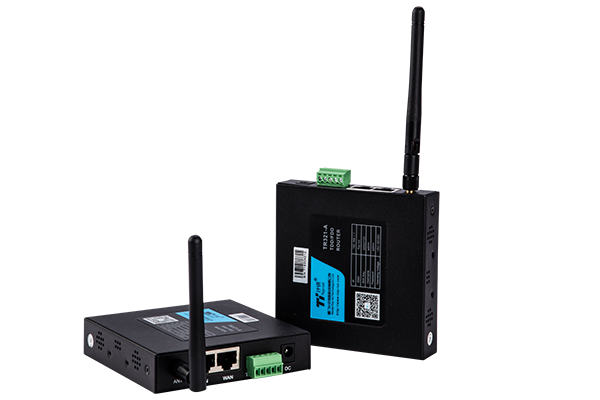

工業級路由器是一種物聯網無線通信路由器，可將網絡信號僅傳送到所需端口。網關可對標準以太網與工業以太網協議、無線與有線接口或以太網與現場總線通信協議進行轉換。
工業級路由器是網絡間的連接設備，它重要工作之一是路徑選擇。這個功能是工業級路由器智能的核心，它是由管理員的配置和一系列的路由算法實現的。
工業無線路由器路由算法有動靜之分，靜態路由是一種特殊的路由，它是由管理員手工設定的。手工配置所有的路由雖然可以使網絡正常運轉，但是也會帶來一些局限性。網絡拓?fù)浒l(fā)生變化之后，靜態路由不會自動改變，必須有網絡管理員的介入。缺省路由是靜態路由的一種，也是由管理員設置的。在沒有找到目標網絡的路由表項時，工業級路由器將信息發送到缺省全網通路由器(gateway of last resort)。而動態的算法，顧名思義，是由工業級無線路由器自動計算出的路由，常說的RIP、OSPF等等都是動態算法的典型代表。
另外還可以將工業4G路由器路由算法分為DV和LS兩種。DV(Distance，距離向量)算法將當前工業級路由器的路由信息傳送給相鄰路由器，相鄰工業級4G路由器將這些信息加入自身的路由表。而LS(Link State，鏈路狀態)算法將鏈路狀態信息傳給域內所有的工業級4G路由器，接收全網路由器利用這些信息構建網絡拓?fù)鋱D，并利用圖論中的最短路徑優先算法決定路由。相比之下，距離向量算法比較簡單，而鏈路狀態算法較為復雜，占用的CPU和內存也要多一些。但是由于鏈路狀態算法采用的是自身的計算結果，所以比較不容易產生路由循環。RIP是DV類算法的典型代表，而OSPF是LS的代表協議。
四種最常見路由協議是RIP、IGRP、OSPF和EIGRP
RIP(Routing Information Protocols，工業LTE路由器路由信息協議)是使用最廣泛的距離向量協議，它是由施樂(Xerox)在70年代開發的。當時，RIP是XNS(Xerox Network Service，施樂網絡服務)協議簇的一部分。TCP/IP版本的RIP是施樂協議的改進版。RIP最大的特點是，無論實現原理還是配置方法，都非常簡單。RIP基于跳數計算路由，并且定期向鄰居工業級LTE路由器發送更新消息。
IGRP是工業全網路由器專有的協議，只在工業4G路由器中實現。它也屬于距離向量類協議，所以在很多地方與雙路路由器RIP有共同點，比如廣播更新等等。它和RIP最大的區別表現在度量方法、負載均衡等幾方面。IGRP支持多路徑上的加權負載均衡，這樣網絡的帶寬可以得到更加合理的利用。另外，與RIP僅使用跳數作為度量依據不同，雙卡路由器IGRP使用了多種參數，構成復合的度量值，這其中可以包含的因素有：帶寬、延遲、負載、可靠性和MTU(最大傳輸單元)等等。
OSPF協議是80年代后期開發的，90年代初成為工業標準，是一種典型的鏈路狀態協議。OSPF的主要特性包括：支持VLSM(變長的子網掩嗎)、收斂迅速、帶寬占用率低等等。OSPF協議在鄰居之間交換鏈路狀態信息，以便工業3G路由器建立鏈路狀態數據庫(LSD)，之后，工業級3G路由器根據數據庫中的信息利用SPF(Shortest Path First，最短路徑優先)算法計算工業級全網路由器路由表，選擇路徑的主要依據是帶寬。
EIGRP是IGRP的增強版，它也是全網工業級路由器專有的路由協議。EIGRP采用了擴散更新(DUAL)算法，在某種程度上，它和距離向量算法相似，但具有更短的收斂時間和更好的可操作性。作為對IGRP的擴展，EIGRP支持多種可路由的協議，如IP、IPX和AppleTalk等等。運行在IP環境時，EIGRP還可以與IGRP進行平滑的連接，因?yàn)樗鼈兊亩攘糠椒ㄊ且恢碌摹?/span>
以上四種工業全網通路由器路由協議都是域內路由協議，他們通常使用在自治系統的內部。當進行自治系統間的連接時，往往采用諸如BGP(Border Gateway Protocols，邊界路由協議)和EGP(External Gateway Protocols，外部路由協議)這樣的工業TD-LTE路由器域間路由協議。目前在Internet上使用的全網工業路由器域間路由協議是BGP第四版。
收斂是路由算法選擇時所遇到的一個重要問題。收斂時間是指從網絡的拓?fù)浣Y(jié)構發生變化到網絡上所有的相關工業級全網通路由器都得知這一變化，并且相應地做出改變所需要的時間。這一時間越短，網絡變化對全網的擾動就越小。收斂時間過長會導致全網通工業級路由器路由循環的出現。
在上述幾種域內路由算法中，RIP和IGRP的收斂時間相對較長，都是分鐘數量級的;OSPF要短一些，數十秒內可以收斂;EIGRP最短，全網通工業路由器網絡拓?fù)浒l(fā)生變化之后，幾秒鐘即可達到收斂狀態。
