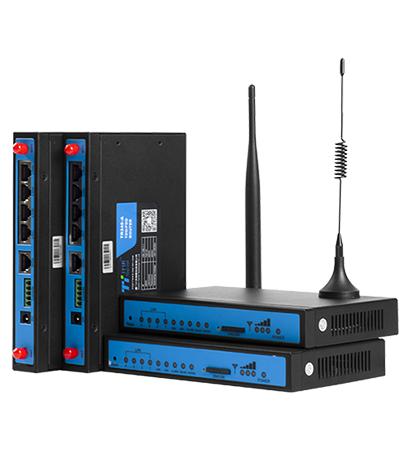

電力無線路由器TR321
計訊物聯工業級電力無線路由器TR321,支持電力協議標準，豐富接口及協議，具備采集、傳輸、聯網、控制等功能，工業級品質穩定可靠，數據加密...
幫助文檔
4G工業無線路由器的網絡配置方法
時間：2017-08-14 15:51:07
TR321系列Router是一款雙網口小體積工業路由器，設計完全滿足工業級標準和工業用戶的需求，采用高性能的工業級32位通信處理器，軟件多級檢測和硬件多重保護機制來提高設備穩定性。支持中國電信4G/3G，中國聯通4G/3G、中國移動4G/3G并往下兼容EDGE、CDMA 1X及GPRS網絡，同時支持多種VPN協議（OpenVPN、IPSEC、PPTP、L2TP等）來保證數據傳輸?shù)陌踩?。支持RS232（或RS485/RS422）和以太網接口、I/O接口（可選）和Wifi功能（可選）
參數配置
計訊工業無線路由器用一根網線將路由器的LAN口與電腦的網口連接起來；
或使用筆記本電腦或手機等移動終端連接路由器的默認WIFI熱點top-iot，默認WIFI密碼：admin123；
配置你的網卡IP為192.168.1.100；
打開瀏覽器，輸入192.168.1.1，進入登陸頁面；
輸入用戶名admin，密碼admin，進入配置頁面。
主要是用來設置網絡相關參數。
選擇你需要的模式，點擊切換 “切換協議”，再配置相關的參數，就可以實現連接。
計訊工業無線路由器服務類型：指的是網絡類型，默認是自動的，如果對網絡類型不熟悉，請保持默認值
APN: 運營商的APN，不同的運營商有不同的APN，中國移動是cmnet，中國聯通是3gnet，中國電信是ctnet，專網卡也會有一個專門的APN，在辦卡時，由運營商提供；對于普通的數據卡，這個值可以為空。具體的APN參數可以咨詢運營商，通常情況下，保留默認參數即可，路由器將自動啟用最合適的APN。
PIN: SIM卡的PIN碼,請慎重使用，以避免卡被鎖住
PAP/CHAP用戶名：專網卡時需要輸入用戶名，其它卡時可以為空
PAP/CHAP密碼：專網卡時需要輸入密碼，其它卡時可以為空
當使用的是非專網卡
撥號號碼：不同的網絡類型對應不同的撥號號碼
認證類型：如果有用戶名，密碼，需要指定認證類型。PAP是明文認證，CHAP是握手認證。要根據運營商的網絡來選擇認證類型，否則拔號會失敗
WAN口復用：當連接模式3G或者LTE時，可以利用WAN口為L(zhǎng)AN口
參數的含義如下：
IPv4地址：要配置LAN口的地址
IPv4子網掩碼：LAN口地址的掩碼
IPv4網關：指明下一跳路由網關
關閉DHCP: 點擊關閉DHCP服務器
開始：分配的dhcp 服務器的起始地址，比如100，代表從192.168.1.100開始分配
客戶數：可分配的IP地址數，確保開始數加客戶數不能超過250
租用時間：分配的IP的時間長短。
WiFi 2.4G: 點擊”開啟“，啟用WiFi功能
網絡名（SSID）: 無線網絡名
信道：支持1~13信道，默認是自動，信道可以自動變化。
模式：目前支持802.11b, 802.11g, 802.11bgn。802.11b速率只能達到11Mbps, 802.11g可以達到54Mbps，802.11n最高，可以達到300Mbps
加密：當模式為802.11b或者802.11g，只能選擇以下幾種加密方式：
當模式為802.11bgn時，只能選擇以下幾種加密方式：
密碼：預共享密碼，用戶需要輸入這個密碼，才能連上。密碼最短8個字節
隱藏SSID: 當選擇隱藏SSID則用戶看不到這個SSID，需要手動輸入這個SSID進行連接
探測類型：目前支持ping/traceroute/DNS三種探測方式。
Ping: ping會去ping一個IP或者域名，ping通則認為在線
Traceroute: traceroute會去跟蹤路由路徑，如果可以到達目的地址，則認為在線
DNS: DNS會解析一個域名，如果可以解析，則認為在線
默認使用ping，使用traceroute相對會比較耗流，DNS解析較快，但因?yàn)镈NS有緩存，導致離線后，還在線的情況。相對使用ping是最合理的。
主探測服務器：優先檢測的服務器，可以是IP，也可以是域名
次探測服務器：如果探測主服務器失敗，則可以選擇次探測服務器。
重試次數：如果探測失敗，可以指定重試的次數
重試間隔： 兩次探測之間的時間間隔
啟用重啟：如果一直不在線，點擊“開啟“，會在指定的時間后重啟
探測失敗重啟時間：指定多長時間不在線，重啟設備
ping/traceroute參數可以是一個域名，或者是一個IP, 是用來診段網絡是否在線。
Dnslookup用來解析一個域名。
點擊ping，就可以診斷一個地址是否有響應，如下：
點traceroute
點nslookup:
參數配置
計訊工業無線路由器用一根網線將路由器的LAN口與電腦的網口連接起來；
或使用筆記本電腦或手機等移動終端連接路由器的默認WIFI熱點top-iot，默認WIFI密碼：admin123；
配置你的網卡IP為192.168.1.100；
打開瀏覽器，輸入192.168.1.1，進入登陸頁面；
輸入用戶名admin，密碼admin，進入配置頁面。
3.1 設置
計訊工業無線路由器設置主菜單下面包括了需要設置的對象有：WAN, LAN, 無線，在線探測等子菜單項。主要是用來設置網絡相關參數。
3.1.1 WAN口
WAN口菜單項支持DHCP/靜態IP/PPPoE/3G/LTE等連接模式。選擇你需要的模式，點擊切換 “切換協議”，再配置相關的參數，就可以實現連接。
計訊工業無線路由器服務類型：指的是網絡類型，默認是自動的，如果對網絡類型不熟悉，請保持默認值
APN: 運營商的APN，不同的運營商有不同的APN，中國移動是cmnet，中國聯通是3gnet，中國電信是ctnet，專網卡也會有一個專門的APN，在辦卡時，由運營商提供；對于普通的數據卡，這個值可以為空。具體的APN參數可以咨詢運營商，通常情況下，保留默認參數即可，路由器將自動啟用最合適的APN。
PIN: SIM卡的PIN碼,請慎重使用，以避免卡被鎖住
PAP/CHAP用戶名：專網卡時需要輸入用戶名，其它卡時可以為空
PAP/CHAP密碼：專網卡時需要輸入密碼，其它卡時可以為空
當使用的是非專網卡
撥號號碼：不同的網絡類型對應不同的撥號號碼
認證類型：如果有用戶名，密碼，需要指定認證類型。PAP是明文認證，CHAP是握手認證。要根據運營商的網絡來選擇認證類型，否則拔號會失敗
WAN口復用：當連接模式3G或者LTE時，可以利用WAN口為L(zhǎng)AN口
3.1.2 LAN口
計訊工業無線路由器LAN口菜單項主要用來配置路由器的IP，DHCP服務器的啟用，以及分配的IP地址的范圍。參數的含義如下：
IPv4地址：要配置LAN口的地址
IPv4子網掩碼：LAN口地址的掩碼
IPv4網關：指明下一跳路由網關
關閉DHCP: 點擊關閉DHCP服務器
開始：分配的dhcp 服務器的起始地址，比如100，代表從192.168.1.100開始分配
客戶數：可分配的IP地址數，確保開始數加客戶數不能超過250
租用時間：分配的IP的時間長短。
3.1.3無線
無線菜單項主要用來設置無線的SSID，工作模式，密碼等參數，不同的環境可能需要不同的配置參數。WiFi 2.4G: 點擊”開啟“，啟用WiFi功能
網絡名（SSID）: 無線網絡名
信道：支持1~13信道，默認是自動，信道可以自動變化。
模式：目前支持802.11b, 802.11g, 802.11bgn。802.11b速率只能達到11Mbps, 802.11g可以達到54Mbps，802.11n最高，可以達到300Mbps
加密：當模式為802.11b或者802.11g，只能選擇以下幾種加密方式：
當模式為802.11bgn時，只能選擇以下幾種加密方式：
密碼：預共享密碼，用戶需要輸入這個密碼，才能連上。密碼最短8個字節
隱藏SSID: 當選擇隱藏SSID則用戶看不到這個SSID，需要手動輸入這個SSID進行連接
3.1.4在線探測
在一些惡劣的環境，很容易出現網絡連接斷開的接況。在線探測會定時去檢測網絡連接狀況，如果出現異常，就會重新連接；在嘗試了一段時間后，如果還是無法連上，就會重啟設備，以達到網絡上線的目的。各個參數的含義如下：探測類型：目前支持ping/traceroute/DNS三種探測方式。
Ping: ping會去ping一個IP或者域名，ping通則認為在線
Traceroute: traceroute會去跟蹤路由路徑，如果可以到達目的地址，則認為在線
DNS: DNS會解析一個域名，如果可以解析，則認為在線
默認使用ping，使用traceroute相對會比較耗流，DNS解析較快，但因?yàn)镈NS有緩存，導致離線后，還在線的情況。相對使用ping是最合理的。
主探測服務器：優先檢測的服務器，可以是IP，也可以是域名
次探測服務器：如果探測主服務器失敗，則可以選擇次探測服務器。
重試次數：如果探測失敗，可以指定重試的次數
重試間隔： 兩次探測之間的時間間隔
啟用重啟：如果一直不在線，點擊“開啟“，會在指定的時間后重啟
探測失敗重啟時間：指定多長時間不在線，重啟設備
3.1.5網絡診斷
支持ping/traceroute/dnslookup這三種方式的網絡診斷；ping/traceroute參數可以是一個域名，或者是一個IP, 是用來診段網絡是否在線。
Dnslookup用來解析一個域名。
點擊ping，就可以診斷一個地址是否有響應，如下：
點traceroute
點nslookup:
