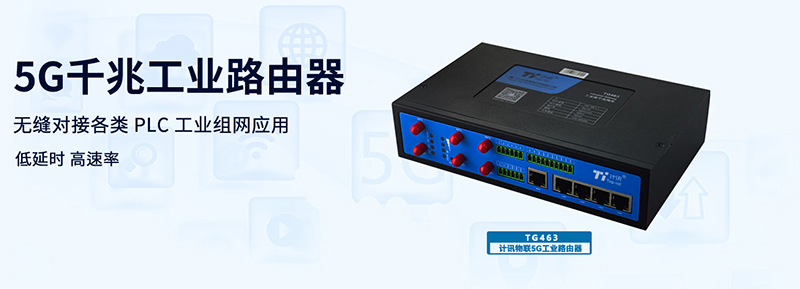

  計訊物聯5G工業路由器TG463，支持5G網絡，高速率低延時;滿足工業大量設備接入，支持模擬量/數字量/開關量等數據采集，支持文件、圖片、動畫、聲音及視頻等采集傳輸;支持設備遠程添加、升級、維護，豐富協議庫對接主流組態云平臺，實現遠程智能精準操控。

  5G工業路由器數據采集功能

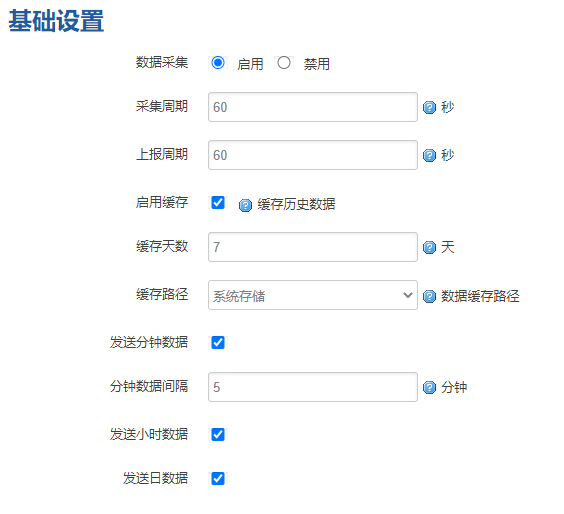

  1基礎設置

  采集周期、上報周期：默認1分鐘上報實時數據，不可超過分鐘數據間隔

  啟用緩存：開啟之后需要把服務端的緩存失敗數據也勾選才能啟用補傳功能

  緩存天數：歷史數據的保留時間，超過刪除。啟用后，HJ212協議下可以上報分鐘、小時、天數據。

  分?jǐn)?shù)據間隔：按照設置時間整分上報分鐘數據，計算當前時間內實時數據最大、最小、平均值

  時數據：勾選整點上報，計算當前時間內分?jǐn)?shù)據最大、最小、平均值等

  天數據：勾選0點上報，計算當天時間內時數據最大、最小、平均值等

  注：服務端上報，需要開啟數據采集。

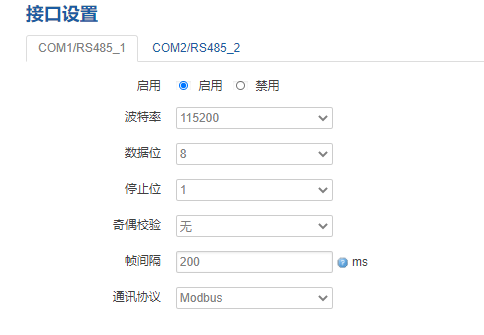

  2接口設置

  波特率：目前支持的波特率有：

  數據位：數據位有 8 位，7 位兩個選擇，默認是 8 位

  停止位：停止位有 2 位，1 位兩個選擇，默認是 1 位

  奇偶校驗：校驗有無校驗，奇校驗，偶校驗，默認是無校驗

  通訊協議：串口數據的傳輸協議，目前支持Modbus采集、透傳

  注：透傳協議下，服務端封裝類型也要選擇透傳，透傳功能才能正常使用

  服務器地址：Modbus TCP服務端的地址

  服務器端口：Modbus TCP服務端的端口

  因子名稱：上報因子名稱

  別名：備注

  上報中心：對應服務端1-5配置

  3 Modbus配置

  配置Modbus指令，采集數據

  設備名：可以用來備注，中文在前字母數字在后，否則有可能出現亂碼

  接口：選擇已開啟的接口，未開啟的接口不會顯示

  因子名稱：上報的數據名稱，字母在前數字在后，如：a01

  設備ID：Modbus 設備ID，0-255(10進制)

  功能碼：一般為03功能碼，讀取寄存器數據，1-255(10進制)

  起始地址：寄存器起始地址，0-255(10進制)

  個數：寄存器數據個數，0-255(10進制)

  數據類型：用來解析寄存器數據值，A為低字節(DCBA)

  上報中心：對應服務端1-5配置

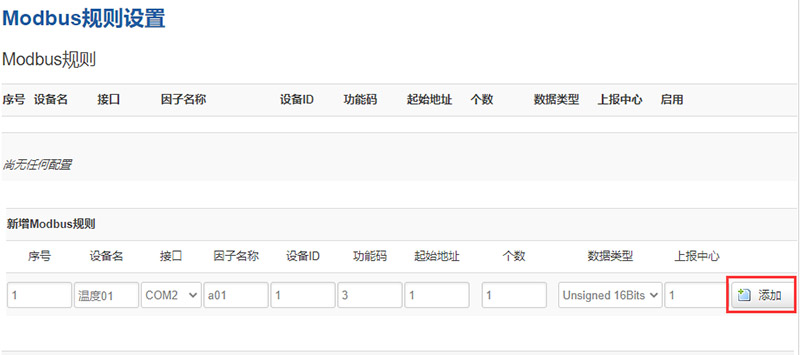

  點擊添加按鈕

  當前采集指令為(16進制)：

  01 03 00 01 00 01 D5 CA

  設備ID 功能碼 寄存器起始地址 寄存器個數 校驗碼

  回復指令為(16進制)：

  01 03 02 00 1C B9 8D

  設備ID 功能碼 數據字節個數 兩個字節數據校驗碼

  00 1C (16進制) = 28(10進制)

  B A ← A為低字節 如按AB數據類型，則數據為 1C 00 = 7168

  (溫度采集數據)a01=28

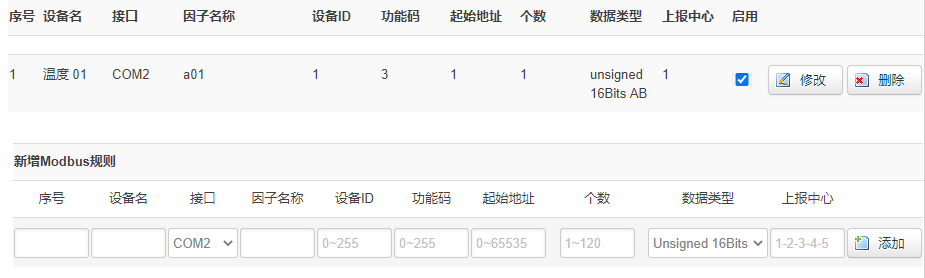

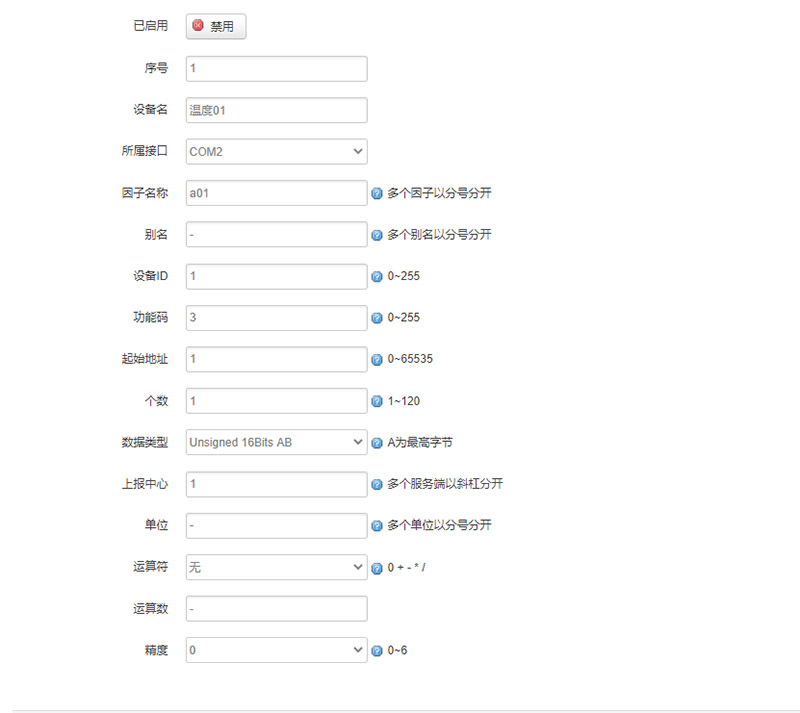

  修改：可以修改當前配置

  刪除：刪除當前配置

  單位：當前單位僅作備注，可以不配置

  運算符：對當前采集到的數據進行加減乘除

  運算數：將當前數據帶入操作符中對采集到的數據進行計算

  精度：上報數據的小數點位數

  注：可配置多個因子，但是因子數量要和寄存器個數以及數據類型對應，否則不生效。

  4輸入輸出

  ADC：輸入一定范圍的電壓或電流，根據設置上下量程，計算對應的值

  設備名：可以用來備注，中文在前字母數字在后，否則有可能出現亂碼

  ADC通道：對應ADC硬件接口(1-2)

  因子名稱：上報的數據名稱，字母在前數字在后，如：adc1

  采集類型：電流(4-20mA)或者電壓(0-5V)

  上下量程：對應電壓或電流的測量范圍

  上報中心：對應服務端1-5配置

  精度：代表小數點位數，1代表0.1

  單位：此處單位僅為備注，可不填

  DI

  計數模式：每個上升沿計數一次，上報實時數據后重新計數

  狀態模式：一般為0或者1，往往用來傳遞遠端開關的狀態

  設備名：可以用來備注，中文在前字母數字在后，否則有可能出現亂碼

  DI通道：對應DI硬件接口(1-2)

  模式：分為計數模式以及狀態模式

  因子名稱：上報的數據名稱，字母在前數字在后，如：di1

  計數方式：計數模式下使用，可選上升沿或下降沿

  上報中心：對應服務端1-5配置

  防抖間隔：計數模式下使用

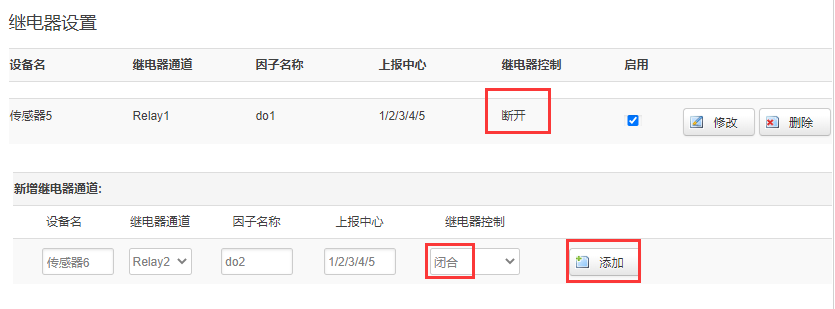

  繼電器：具有隔離功能的自動開關元件

  設備名：可以用來備注，中文在前字母數字在后，否則有可能出現亂碼

  繼電器通道：對應繼電器硬件接口(1-2)

  因子名稱：上報的數據名稱，字母在前數字在后，如：do1

  上報中心：對應服務端1-5配置

  繼電器控制：繼電器的初始狀態可以設置斷開或者閉合

  注：斷電后默認斷開，上電后按照狀態開關

  5服務端配置

  協議：當前協議如下

  封裝類型：當前封裝類型如下

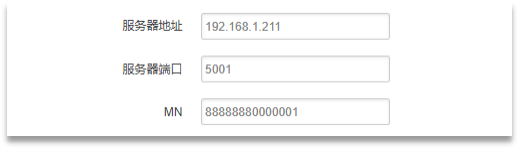

  服務器地址：指定連接服務端的地址

  服務器斷開：服務端的端口

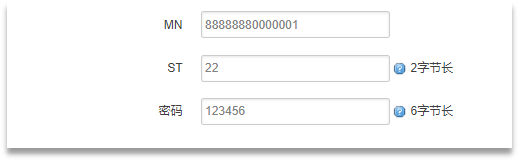

  HJ212配置

  HJ212:是由國家環保行業制定的數據傳輸標準協議

  MN：MN 號根據對應的不同設備下發該設備的 MN 號(必填)

  ST：ST 設備和服務端一致，2字節(必填)。

  密碼：6字節長的密碼(必填)。

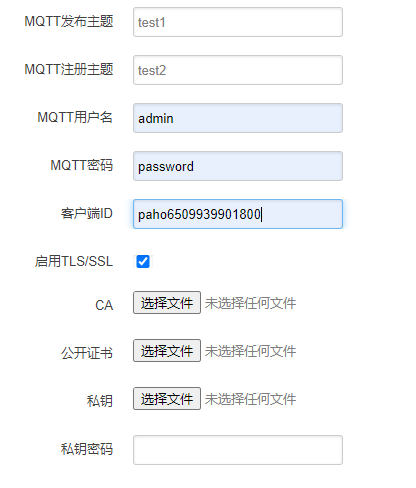

  MQTT配置

  主題：連接到一個應用程序消息的標簽，該標簽與服務器的訂閱相匹配。服務器會將消息發送給訂閱所匹配標簽的每個客戶端。

  MQTT用戶名：連接MQTT服務端所需要的用戶名

  MQTT密碼：連接MQTT服務端所需要的密碼

  客戶端ID：唯一識別標識

  TLS/SSL：開啟需要添加對應的證書

  HTTP配置

  Http URL：HTTP服務端地址，格式如上圖

  Modbus TCP

  串口協議為Modbus TCP并偵聽一個端口，調試助手作為客戶端連接

  調試助手發送Modbus TCP格式16進制數據，如：97 79 00 00 00 06 04 10 00 00 00 01

  串口可以接收到16進制數據，如：04 10 00 00 00 01 01 9C

  注：串口協議需要設置為Modbus

  JSON 格式

  支持協議：TCP、UDP、MQTT、HTTP

  默認格式如下(自定義變量名和自定義變量值為空)

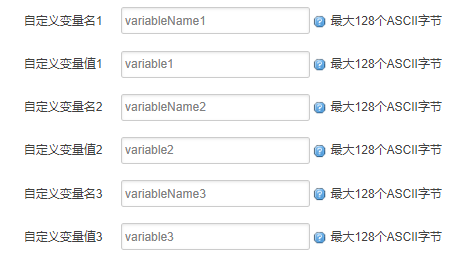

  設置自定義變量名和自定義變量值

  上報數據如下：

  HJ212格式

  需要在基礎設置開啟緩存并勾選分鐘小時天數據

  上報格式如下：

  實時數據

  分鐘數據

  小時數據

  天數據

  詳細說明可以參考《污染物在線監控(監測)系統數據傳輸標準(HJ 212-2017代替HJ_T 212-2005)》
