  modbus工業路由器TG463采集上報

  采集周期、上報周期：默認1分鐘上報實時數據，不可超過分鐘數據間隔

  啟用緩存：開啟之后需要把服務端的緩存失敗數據也勾選才能啟用補傳功能

  緩存天數：歷史數據的保留時間，超過刪除。啟用后，HJ212協議下可以上報分鐘、小時、天數據。

  分?jǐn)?shù)據間隔：按照設置時間整分上報分鐘數據，計算當前時間內實時數據最大、最小、平均值

  時數據：勾選整點上報，計算當前時間內分?jǐn)?shù)據最大、最小、平均值等

  天數據：勾選0點上報，計算當天時間內時數據最大、最小、平均值等

  注：服務端上報，需要開啟數據采集。

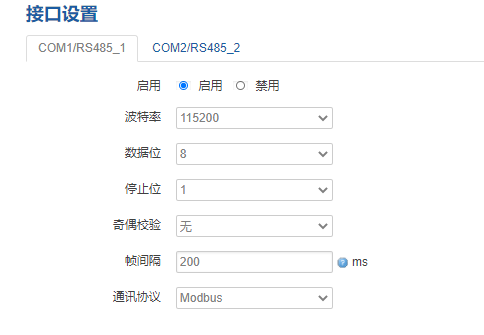

  接口設置

  波特率：目前支持的波特率有：

  數據位：數據位有 8 位，7 位兩個選擇，默認是 8 位

  停止位：停止位有 2 位，1 位兩個選擇，默認是 1 位

  奇偶校驗：校驗有無校驗，奇校驗，偶校驗，默認是無校驗

  通訊協議：串口數據的傳輸協議，目前支持Modbus采集、透傳

  注：透傳協議下，服務端封裝類型也要選擇透傳，透傳功能才能正常使用

  服務器地址：Modbus TCP服務端的地址

  服務器端口：Modbus TCP服務端的端口

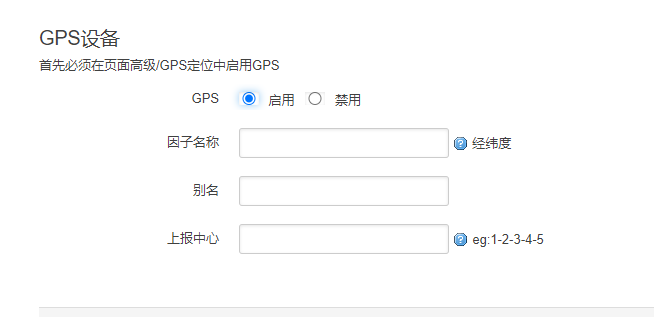

  因子名稱：上報因子名稱

  別名：備注

  上報中心：對應服務端1-5配置

  Modbus配置

  配置Modbus指令，采集數據

  設備名：可以用來備注，中文在前字母數字在后，否則有可能出現亂碼

  接口：選擇已開啟的接口，未開啟的接口不會顯示

  因子名稱：上報的數據名稱，字母在前數字在后，如：a01

  設備ID：Modbus 設備ID，0-255(10進制)

  功能碼：一般為03功能碼，讀取寄存器數據，1-255(10進制)

  起始地址：寄存器起始地址，0-255(10進制)

  個數：寄存器數據個數，0-255(10進制)

  數據類型：用來解析寄存器數據值，A為低字節(DCBA)

  上報中心：對應服務端1-5配置

  點擊添加按鈕

  當前采集指令為(16進制)：

  01 03 00 01 00 01 D5 CA

  設備ID 功能碼 寄存器起始地址 寄存器個數 校驗碼

  回復指令為(16進制)：

  01 03 02 00 1C B9 8D

  設備ID 功能碼 數據字節個數 兩個字節數據校驗碼

  00 1C (16進制) = 28(10進制)

  B A ← A為低字節 如按AB數據類型，則數據為 1C 00 = 7168

  (溫度采集數據)a01=28

  修改：可以修改當前配置

  刪除：刪除當前配置

  單位：當前單位僅作備注，可以不配置

  運算符：對當前采集到的數據進行加減乘除

  運算數：將當前數據帶入操作符中對采集到的數據進行計算

  精度：上報數據的小數點位數

  注：可配置多個因子，但是因子數量要和寄存器個數以及數據類型對應，否則不生效。
